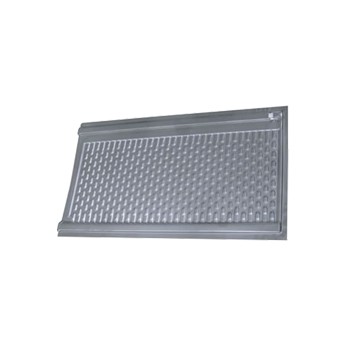

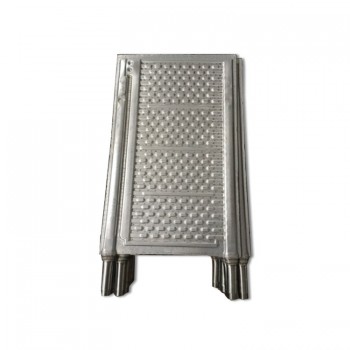

波紋板換熱器是一種新穎沉浸式板狀熱交換熱器，它是由兩塊特殊傳熱構造壁板組合成傳熱單元，合理的空間結構，良好的傳熱效率和排凝效果，板塊化單元結構，串并聯組合簡捷方便，運行性能可靠，適用化學表面處理、涂裝工程及電泳生產線的槽內加熱以及相關工程領域工藝過程中液—液、汽—液交換。

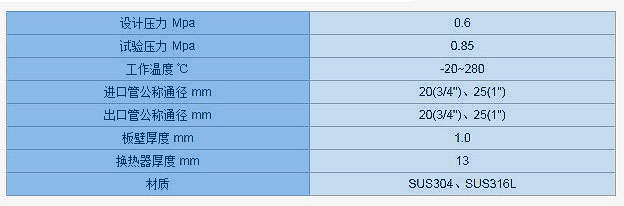

波紋板換熱器技術參數
槽內波紋板換熱器是兩塊特殊傳熱板組合的單元，在設計時需要根據實際的工況條件，外形，材質等設計。以下是該換熱器的外形參數，溫度范圍，壓力值及材質。

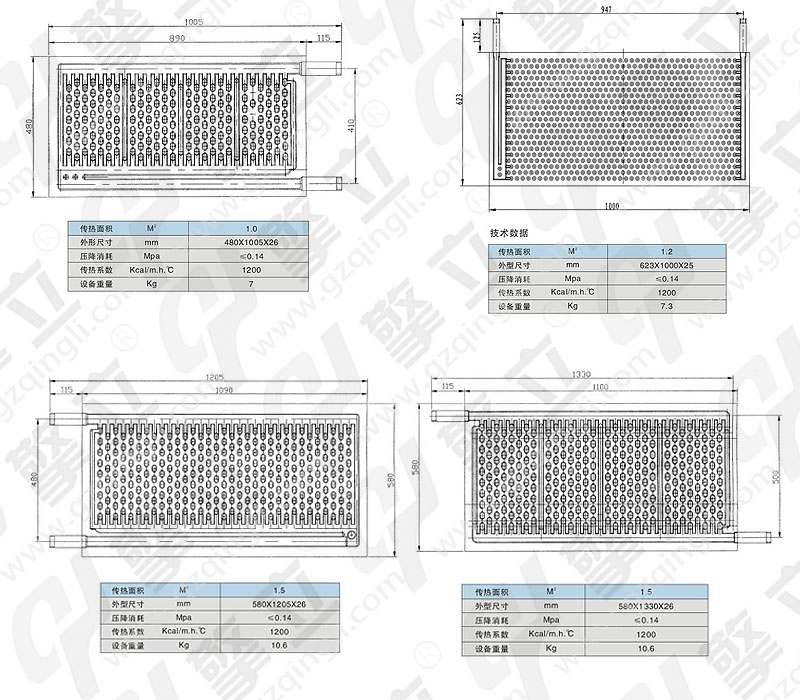

槽內換熱器規格型號
擎立槽內波紋板換熱器的規格型號有：QL-1.0/1.2/1.5-H/1.5-Z四種規格，材質為sus304、sus316L。

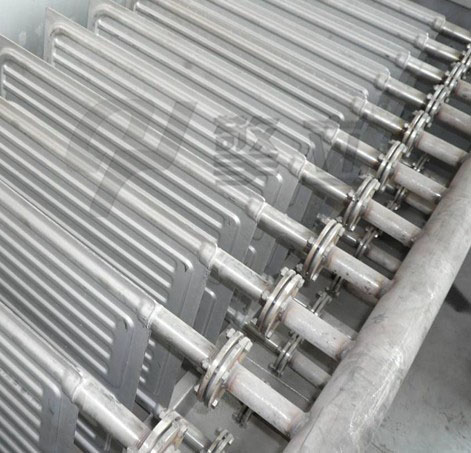

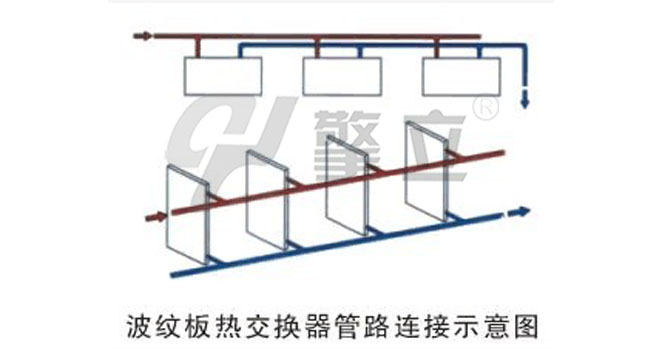

波紋板換熱器安裝示意圖（分串聯和并聯）
