翅片式散熱器是氣體與液體熱交換器中使用最為廣泛的一種換熱設備。它通過在普通的基管上加裝翅片來達到強化傳熱的目的?；芸梢杂娩摴?；不銹鋼管；銅管等。翅片也可以用鋼帶；不銹鋼帶，銅帶，鋁帶等。

翅片式換熱器主要用于干燥系統中空氣加熱，是熱風裝置中的主要設備，散熱器采用的熱介質可以是蒸汽或熱水，也可用導熱油，蒸氣的工作壓力一般不超過0.8Mpa，熱空氣的溫度在170℃以下。

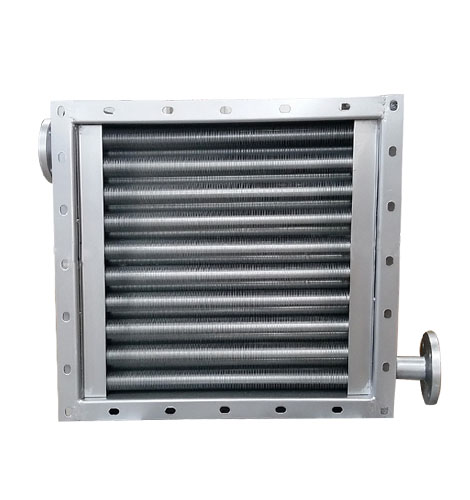

翅片式散熱器主要由空氣流向間的三排并列螺旋翅片管束組成，SRZ型散熱翅片管束的加工工藝是反0.5*10毫米的鋼帶用機械繞片方法，繞在18毫米無縫鋼管上，然后進行熱鍍鋅，也可用不銹鋼管及不銹鋼帶制成全不銹鋼散熱，SRL型散熱器則是用鋼管和鋁帶軋制的翅片散熱器，其單位長度的散熱面積比SRZ型的更大。

翅片式換熱器因采用機械繞片，散熱翅片與散熱管接觸面大而緊，傳熱性能良好、穩定，空氣通過阻力小，蒸氣或熱水流經鋼管管內，熱量通過緊繞在鋼管上翅片傳給經過翅片間的空氣，達到加熱和冷卻空氣的作用。

那么，對于翅片式換熱器設備故障事故分析，一般要進行故障事故調查、技術檢驗與鑒定、綜合分析判斷。

結構

翅片式散熱器在翅片結構形式上可分為繞片式；串片式；焊片式；軋片式。

目前使用最廣泛的是鋼鋁復合型翅片管，它利用了鋼管的耐壓性和鋁的高效導熱性能，在專用的機床上復合而成。其接觸熱阻在210℃的工作情況下幾乎為零。

鋼鋁復合管具有其它類翅片管散熱器不可替代的優勢。

選用要求

1．熱工性能方面的要求翅片式散熱器的傳熱系數K值越高，說明其散熱性能越好。提高散熱器的散熱量，增大翅片式散熱器傳熱系數的方法，可以采用增加外壁散熱面積提高翅片式散熱器周圍空氣流動速度和增加散熱器向外輻射強度等途徑。

2．經濟方面的要求，翅片式散熱器器傳給房間的單位熱量所需金屬耗量越少，成本越低，其經濟性越好。翅片式散熱器的金屬熱強度是衡量散熱器經濟性的一個標志。金屬熱強度是指散熱器內熱媒平均溫度與室內空氣溫度差為1℃時。每公斤質量散熱器單位時間所散出的熱量。這個指標可作為衡量同一材質散熱器經濟性的一個指標。對各種不同材質的翅片式散熱器，其經濟評價標準宜以散熱器單位散熱量的成本(元/w)來衡量。

3．安裝使用和工藝方面的要求翅片式散熱器應具有一定機械強度和承壓能力；結構形式應便于組合成所需要的散熱面積，結構尺寸要小，少占房間面積和空間，翅片式散熱器的生產工藝應滿足大批量生產的要求。

4．衛生和美觀方面的要求，外表光滑，不積灰和易于清掃，翅片式散熱器的裝設不應影響房間觀感。

5．使用壽命的要求，翅片式散熱器應不易于被腐蝕和破損，使用年限長。
