| 板式換熱器結構 | 結構 |
 |

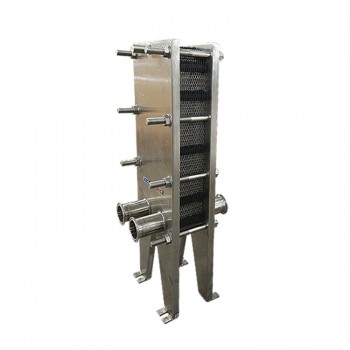

板式熱交換器是由一組波紋金屬板組成，板上有四個角孔，供傳熱的兩種液體通過。金屬板片安裝在一個側面有固定板和活動壓緊板的框架內，并用夾緊螺栓夾緊。板片上裝有密封墊片，將流體通道密封，并且引導流體交替地流至各自的流道內，形成熱交換。流體的流量，物理性質，壓力降和溫度差決定了板片的數量和尺寸。波紋板不僅提高了湍流程度，并且形成許多支承點，足以承受介質間的壓力差。 金屬板和活動板壓緊板懸掛在上導桿，并由下導桿定位，而桿端則固定在支撐柱上。但其中一種液體或兩種液體在換熱器不止通過一次，則接口應開在固定板和活動壓緊板上 |
板式換熱器基本參數（價格參數僅供參考，價格根據材料多少而定，歡迎來電咨詢）
板式換熱器應用
