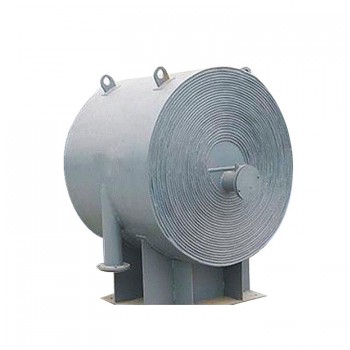

螺旋板式換熱器由傳熱板、定距柱、連接管、頭蓋及襯墊等部件組成，是一種結構緊湊、占地面積小的高效換熱器設備，由兩塊厚約2～6mm的金屬板（一般為不銹鋼材質）卷成一對同心圓的螺旋形流道，流道始于中心，終于邊緣，中心處用隔板將兩邊流體隔開，甲、乙熱兩流體在金屬板兩邊的流道內逆流流動而實現了熱交換，主要應用于化工，石油，醫藥，機械，電力，輕工和紡織等領域。

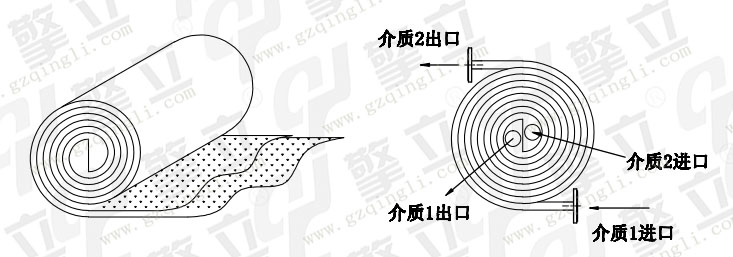

      螺旋板式換熱器是由兩張較長的鋼板疊放在一起，在專用卷床上卷制而成的，如圖1

      每張板上均布地焊有定距柱（泡），它使兩張板之間產生一定的間距，形成換熱流道，定距柱（泡）起到支撐鋼板抵抗流體壓力的作用，也起到流體在換熱流道中流動時增加湍流從而提高換熱效率的作用。相鄰兩流道流過的兩種流體溫度不同，它們通過螺旋鋼板進行傳熱，達到換熱的目的。兩流道的間距根據流量的大小，選擇流道中合適的流速，根據產生的壓力降，確定流道的間距。兩流道的間距可以相同，也可不同。流道間距不能太小，也不能太大，太小容易堵塞，太大不利于傳熱，在制造工藝結構上也難以實現，一般以8-30mm 較為適宜。

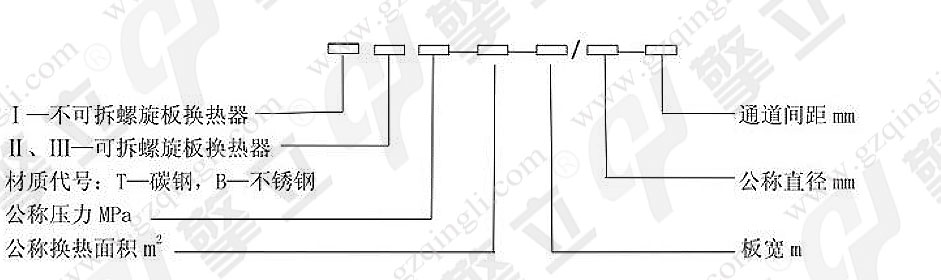

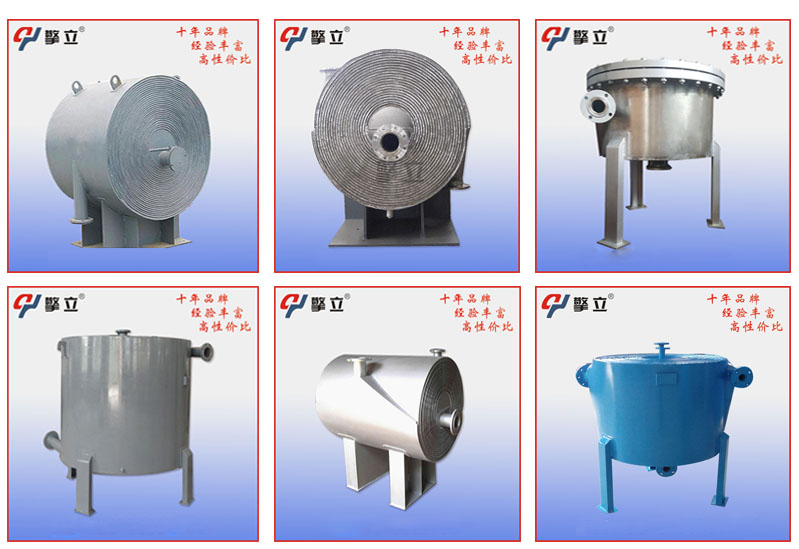

螺旋板式換熱器規格說明

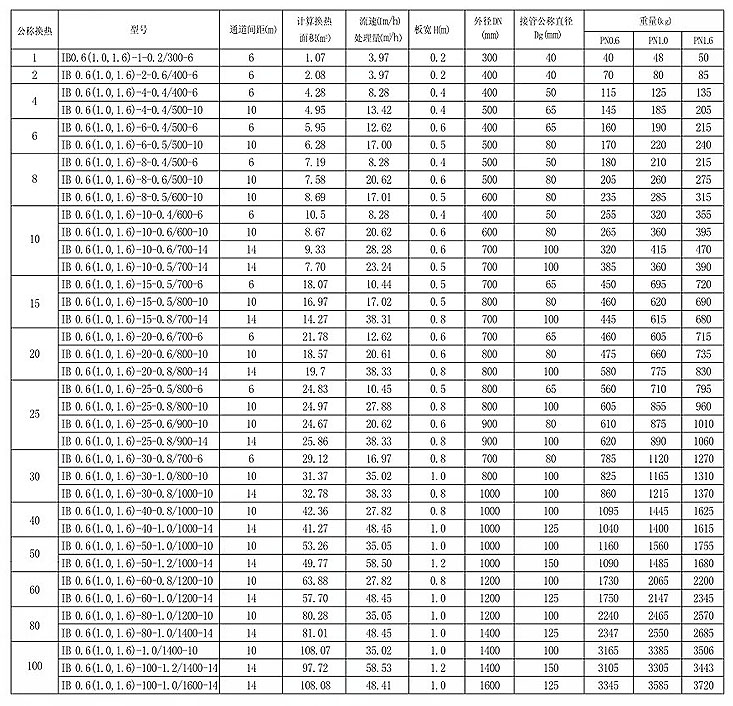

  螺旋板式換熱器技術參數

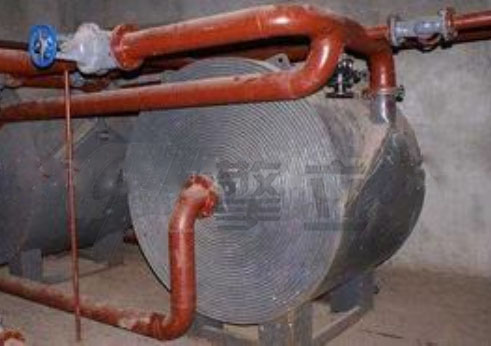

  工程實例
