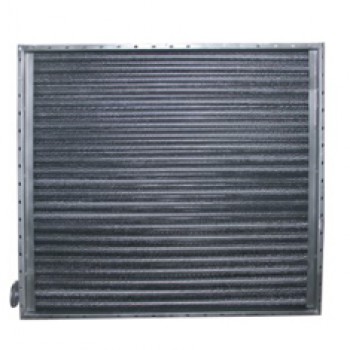

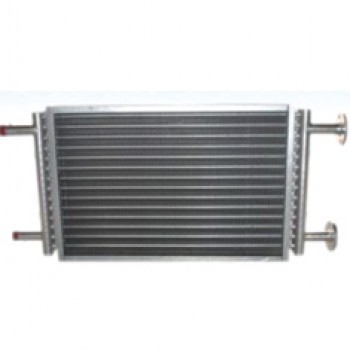

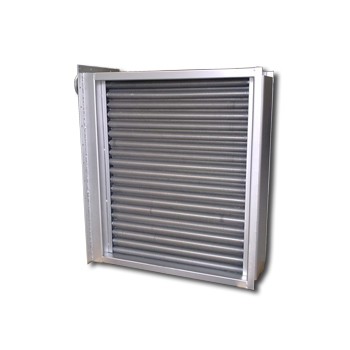

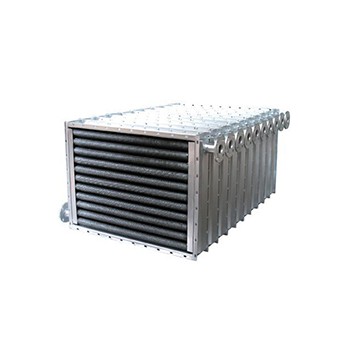

鋼制繞片式SRZ型螺旋散熱器是在熱風裝置中作為加熱空氣用的空氣加熱器，是熱風裝置中的主要設備，在眾多干燥行業中得到廣泛應用。

      SRZ型散熱器用于熱風采暖，空氣調節系統及干燥裝置的空氣加熱。

      適用于蒸汽及熱水采暖系統。它在許多工業企業，大型建筑物的采暖通風系統中得到廣泛應用。

      其介質為蒸汽或高溫水。蒸汽的工業壓力為0.3-8公斤/平方厘米。高溫水蒸汽溫度130-170攝氏度左右。

      SRZ型散熱器排管主要有順空氣流向的三排叉排列螺旋翅片管束組成。散熱翅片管束的加工工藝是把冷軋鋼帶用的機械繞片方法，繞在無縫鋼管上，然后進行表面鍍鋅處理。散熱翅片與散熱管接觸面廣而緊，傳熱性能良好，穩定并且耐腐蝕。蒸汽或高溫水流經鋼管之內，熱量通過緊繞在鋼管上的翅片傳給片面的空氣。達到加熱空氣的作用。

SRZ散熱器根據放熱能力的大小分為大（D）、中（Z）、?。╔）三種類型。散熱器的翅片管均用Φ21×2mm無縫鋼管繞制上15×0.5mm皺折鋼帶而成呈螺旋狀，其中片距：有5mm—大“D”，6mm—中“Z”，8mm—小“X”，三種共有三十八種規格。

型號規格示例說明：SRZ型螺旋翅片式散熱器的型號規格由二組數字和漢語拼音字母組合表示。

第一組由三個字母表示型號。S（散）R（繞）Z（系列代號）

第二組用以表示散熱器的規格，前面數字表示散熱器通風正截面長和寬尺寸分米數的來化整（兩數字用“×”號相隔）。后用拼音字母表示類型。

例題：SRZ—15×10D。表示一臺SRZ型繞片式散熱器，其通風正截面的長1505毫米，寬1001毫米，大型，片距為5毫米。

    散熱器主 要用于熱風采暖、空調、冷卻、除濕、烘干等工程，適用于蒸汽或高溫?zé)崴M(jìn)行加熱空氣，通入鹽水或低溫水可以冷卻空氣。它已在幾十種行業中得到應用。它遍布 的行業有工礦企業、輕工、造紙、啤酒麥芽、淀粉、化工、國防、建筑、紡織印染、冶金、電力、電子、乳品、食品加工、陶瓷、醫院、劇場等。散熱器的內部結構有四種主要形式：(一)螺旋繞片翅片管。(二)雙金屬鋁軋片翅片管。(三)銅管鋁套片。(四)鋼管串片。

1、空調風柜加熱盤管參考工況：
     例一：機組型號：ZK120A，機組安裝尺寸2290*2075；風量36000CMH，加熱量：567KW，進風溫度：-22攝氏度，熱源：0.3Mpa飽和蒸汽。
     例二：機組型號：ZK120A，機組安裝尺寸2290*2075；風量36000CHM,進風溫度：-22攝氏度，出風溫度25攝氏度；熱源：0.3Mpa飽和蒸汽.
     例三：機組型號：ZK120A，機組安裝尺寸2290*2075；風量36000CHM,預熱量：285KW，再熱量：282Kw,進風溫度：-22攝氏度；熱源：0.3Mpa飽和蒸汽。
2、涂布機散熱器參考工況：
     例一：涂布機生產線尺寸：28000*2000*500，生產線共分7節。用7套烘干系統，每套系統送風量5000m³/h,每套加熱量8萬大卡，工作溫度150攝氏度，熱循環，熱源：260攝氏度導熱油。
    例二：例一：涂布機生產線尺寸：28000*2000*500，生產線共分7節。用7套烘干系統，每套系統送風量5000m³/h,每套加熱量8萬大卡，工作溫度150攝氏度，熱風循環，回風量約50%，熱源：260攝氏度導熱油。
3、印刷機散熱器參考工況：
    例一：印刷線公分8節，每節布置1套加熱系統，每節送風量5000m³/h，工作溫度110攝氏度，加熱量6萬大卡，熱源：0.5Mpa蒸汽。
    例一：印刷線公分8節，每節布置1套加熱系統，每節送風量5000m³/h，鮮風50%工作溫度110攝氏度，熱源：0.5Mpa蒸汽。
4、發泡膠烘房散熱器參考工況：

    發泡膠房尺寸8000*4000*3000，風量1000m³/h,工作溫度75攝氏度，熱風循環，熱源：0.5Mpa 蒸汽。

5.木材烘房（干燥窖）散熱器參考工況：

木材烘房尺寸：10000*5000*4000，風機風量1000m³/h,共用3臺循環風機，工作溫度70攝氏度左右，熱源：0.5Mpa蒸汽。

6、紙漿模塑散熱器參考工況：

     紙漿模塑烘干隧道爐32mx*1.8mx*1.5m,分8節，每節用1套加熱系統，每節送風量6000m³/h,加熱量11萬大卡/節，工作溫度120攝氏度，熱源260攝氏度導熱油，散熱器外置爐頂，每節獨立送回風。

7.淀粉氣流干燥散熱器參考工況：

    淀粉氣流干燥，班產80頓淀粉，送風量25000m³/h，全新風送風，工作溫度140攝氏度，熱源：180蒸汽。

8.涼果烘房散熱器參考工況：

    糖果烘房4000*4000*3000，送風量6000m³/h,熱風循環，工作溫度95攝氏度，熱源：0.5Mpa蒸汽。

9．電鍍烘干線用散熱器參考工況：

     例一：電鍍漆干爐生產線24*3.8*2.8m³，工作溫度150攝氏度，分兩套系統送風加熱，每套送風量13000m³/h，熱風循環，循環量約50%，熱源:250攝氏度導熱油。

10，紙機烘干用散熱器參考工況：

     例一：引紙送風：風量：10947kg/h,進風溫度：20攝氏度，出口溫度：70攝氏度，熱源：110攝氏度冷凝水；

前干部送風：風量59912kg/h，進風溫度：55攝氏度，出風溫度：105攝氏度，熱源：0.5Mpa蒸汽；

前干部送風：風量59912kg/h，進風溫度：55攝氏度，出風溫度：105攝氏度，熱源：0.5Mpa蒸汽；

11.腐竹烘房散熱器參考工況:

     例一：腐竹烘房尺寸：8000*4000*3000，循環風機1000m³/h,用2臺風機布置在兩側底部用風管均勻送風，頂部回風，工作溫度85攝氏度，熱源：0.5Mpa蒸汽。

12.臘腸烘房散熱器參考工況：

     例一：臘腸烘房尺寸：9000*5000*4000，循環風機10000m³/h,用3臺風機布置在后側底部送風，頂部回風，工作溫度65攝氏度，熱源：0.5Mpa蒸汽。

13.排面，米粉烘干機散熱器參考工況：

例一：隧道爐烘干，整線分12節烘箱，有單層和剁成（5層、7層和10層），每節3000*4000*1800，每節配1套風機和散熱器，風量約5000m³/h每節，工作溫度：米粉約70攝氏度，面約80-90攝氏度，熱源一般為0.5Mpa蒸汽。散熱器裝在頂部往下送風，底部回風。

14.乳膠手套烘干散熱器參考工況：

    例一：乳膠手套生產線：120米*1.7米*1.65米；風量：8288~16576m³/h,熱風循環，分3套系統加熱；工作溫度：150攝氏度；熱源：采用240攝氏度導熱油。

15.家具表面漆干房散熱器參考工況：

     例一：家具表面漆干房，地盤線烘干，散熱器和風機吊頂安裝在地盤線上方，均勻分布在漆干房的每條地盤線上方，每個散熱器配1臺風機，風機風量約4000m³/h,工作溫度45攝氏度左右，熱源0.2Mpa蒸汽。

16.鍋爐尾氣回收散熱器參考工況：

     例一：2頓鍋爐尾氣熱回收，煙氣加熱自來水，排煙量2400m³/h,排煙溫度：280攝氏度，經過節能器熱回收后排煙溫度降為130攝氏度，回收熱量用來加熱常溫自來水（約30攝氏度）至80攝氏度。請?jiān)O(shè)計空氣散熱器及計算水流量。
