1、板式換熱器可將若干流道并聯成一組（程）又可將并聯的組（程）串聯到一起形成冷熱介質的通道稱“流程組合”。程數為1的流程組合為單流程，程數為2以上的流程組合稱多流程。

流程組合的標記方法或組裝形式表示法為：    m₁·a₁ + m₂·a₂

                                                       n₁·b₁+ n₂·b₂

     總板片數m₁·a₁ + m₂·a₂ + n₁·b₁  + n₂·b₂ + 1（包括兩端板片）

     實際傳熱板數m₁·a₁ + m₂·a₂ + n₁·b₁  + n₂·b₂ – 1

     總流道數m₁·a₁ + m₂·a₂ + n₁·b₁  + n₂·b₂

     m₁, m₂ , n₁ ,n₂表示程數， a₁, a₂, b₁ ,b₂表示每程流道數。原則上規定分子為熱8流體流程，分母為冷流體流程。例如：2*2+1*3  ，1*7

     表示熱流體；第一程2個流道，第三程3個流道；冷流體為一程，7個流道。熱冷兩流體共有14個流道，總板片數為15塊，實際傳熱板片數為14塊。

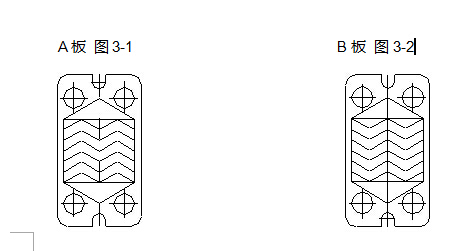

     2、板式換熱器上的板片分為A板和B板，如下圖所示。在板式換熱器板片組合排列中，必須有A、B板交叉排列，不允許出現“AA”、“BB”的情況。

     A板：面向板片貼膠墊的一面，人字型朝下（即M形圖3-1）

     B板：面向板片貼膠墊的一面，人字型朝上（即W形圖3-2）

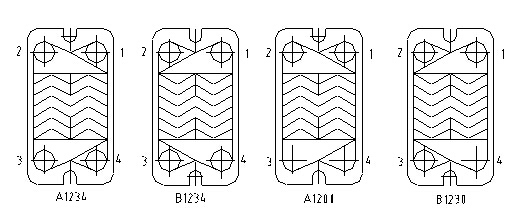

    3、角孔編號：開孔位置用1、2、3、4表示，其編號方法為：面對板片膠墊一面右上方角孔為1，按逆時針排列，不沖孔編號為0。如下圖所示：

    角孔位置和開孔表示

    注：板片角孔編號僅在流程示意圖上表示，不在板片上打印。

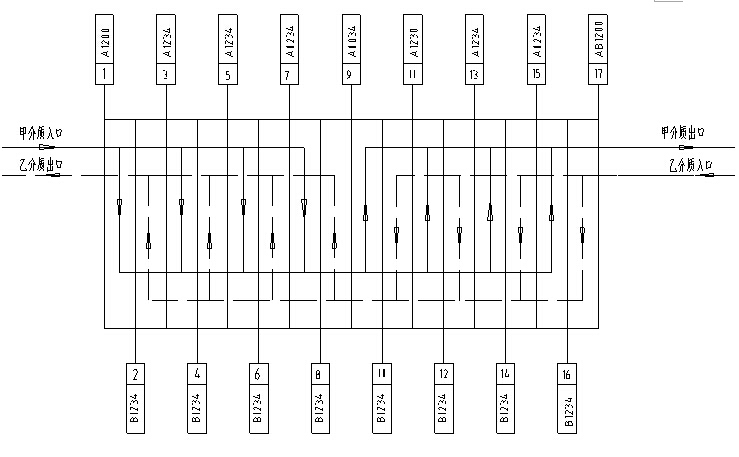

    4、流程圖，為便于用戶分解后重新裝配，出廠時帶有該換熱器流程圖1份，該圖表明了設備的流程組合形式及接管位置和板片的開孔位置，請用戶在檢修時按出廠流程圖安裝板片。

流程示意圖

    上圖的流程組合表達示為：2*4/2*4.

     注：在裝配好的框架上，按制造廠給定的流程示意圖，由固定壓緊板側，依板片左上側序號1…開始依次裝配，對號入座，A、B交叉排列。
