管殼式換熱器由一個殼體和包含許多管子的管束所構成，冷、熱流體之間通過管壁進行換熱的換熱器。管殼式換熱器作為一種傳統的標準換熱設備，在化工、煉油、石油化工、動力、核能和其他工業裝置中得到普遍采用，特別是在高溫高壓和大型換熱器中的應用占據絕對優勢。通常的工作壓力可達4兆帕，工作溫度在200℃以下，在個別情況下還可達到更高的壓力和溫度。一般殼體直徑在1800毫米以下，管子長度在9米以下,在個別情況下也有更大或更長的。

工作原理和結構

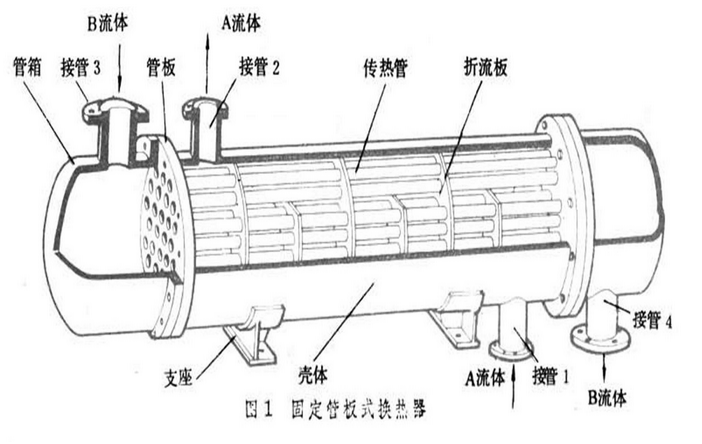

圖1[固定管板式換熱器]為固定管板式換熱器的構造。A流體從接管1流入殼體內，通過管間從接管2流出。B流體從接管3流入,通過管內從接管4流出。如果A流體的溫度高于B流體,熱量便通過管壁由A流體傳遞給B流體；反之，則通過管壁由B流體傳遞給A流體。殼體以內、管子和管箱以外的區域稱為殼程，通過殼程的流體稱為殼程流體(A流體)。管子和管箱以內的區域稱為管程,通過管程的流體稱為管程流體(B流體)。管殼式換熱器主要由管箱、管板、管子、殼體和折流板等構成。通常殼體為圓筒形;管子為直管或U形管。為提高換熱器的傳熱效能，也可采用螺紋管、翅片管等。管子的布置有等邊三角形、正方形、正方形斜轉45°和同心圓形等多種形式，前3種最為常見。按三角形布置時，在相同直徑的殼體內可排列較多的管子，以增加傳熱面積，但管間難以用機械方法清洗，流體阻力也較大。管板和管子的總體稱為管束。管子端部與管板的連接有焊接和脹接兩種。在管束中橫向設置一些折流板，引導殼程流體多次改變流動方向，有效地沖刷管子，以提高傳熱效能，同時對管子起支承作用。折流板的形狀有弓形、圓形和矩形等。為減小殼程和管程流體的流通截面、加快流速，以提高傳熱效能，可在管箱和殼體內縱向設置分程隔板，將殼程分為2程和將管程分為2程、4程、6程和8程等。管殼式換熱器的傳熱系數，在水-水換熱時為1400～2850瓦每平方米每攝氏度〔W/(m(℃)〕;用水冷卻氣體時,為10～280W/(m(℃)；用水冷凝水蒸汽時,為570～4000W/(m(℃)。
