廣州擎立，專注換熱器非標定制十余年，做過的尺寸保守估計有1萬種之多，接口類型，方向都各有不同，對于項目設計外形尺寸多數只需要滿足工況設計，安裝現場基本都沒什么問題。而對于換熱器更換來說，舊換熱器的尺寸就顯得特別重要，如果新?lián)Q的設備尺寸不符，會給安裝帶來很大麻煩，所以準確的尺寸測量很重要；

對于此，我們制作了全套的測量模板圖紙，對著測量圖進行測量并填寫對應數據，交給我們工程基本能夠做到和舊設備一致，讓業主可以輕松更換！

測量圖包含了長高厚位置示意，基管直徑、翅片外徑、表面管數、排數、接口類型大小，接口中心距，長度等~需要安裝孔位的還需要測量安裝孔位的大小，中心距等~

1

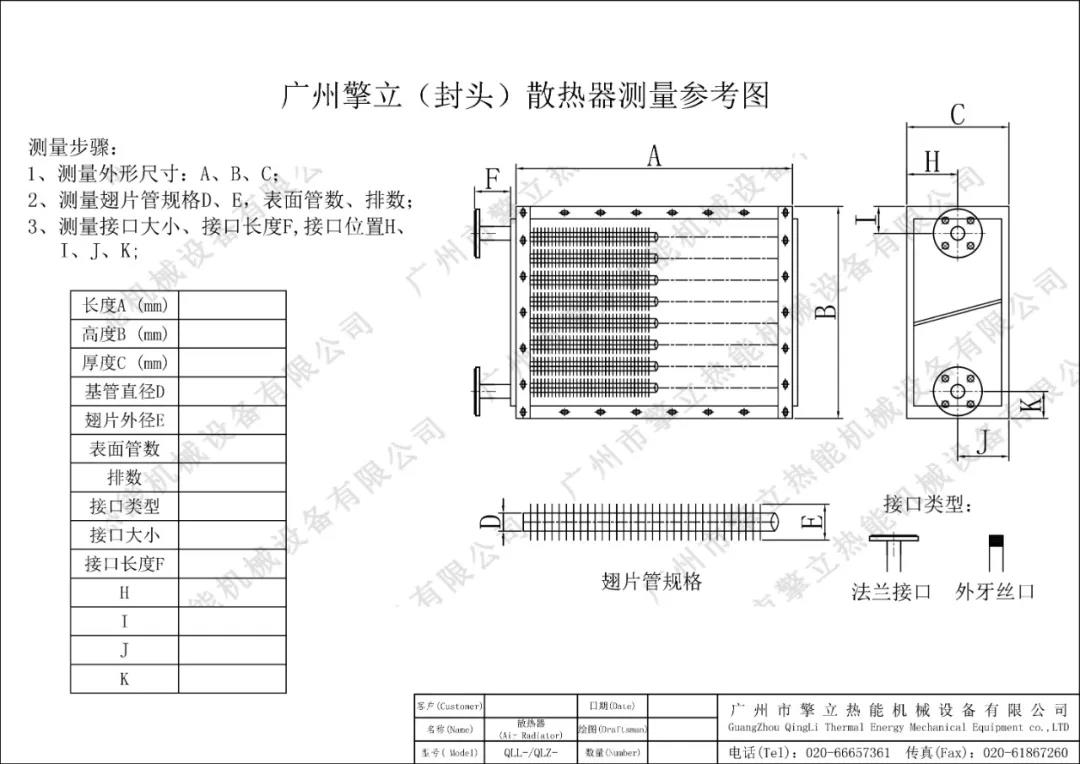

空氣換熱器(封頭式散熱器)測量圖

封頭式散熱器一般是用于熱源為蒸汽的烘干、定型、取暖等工況；

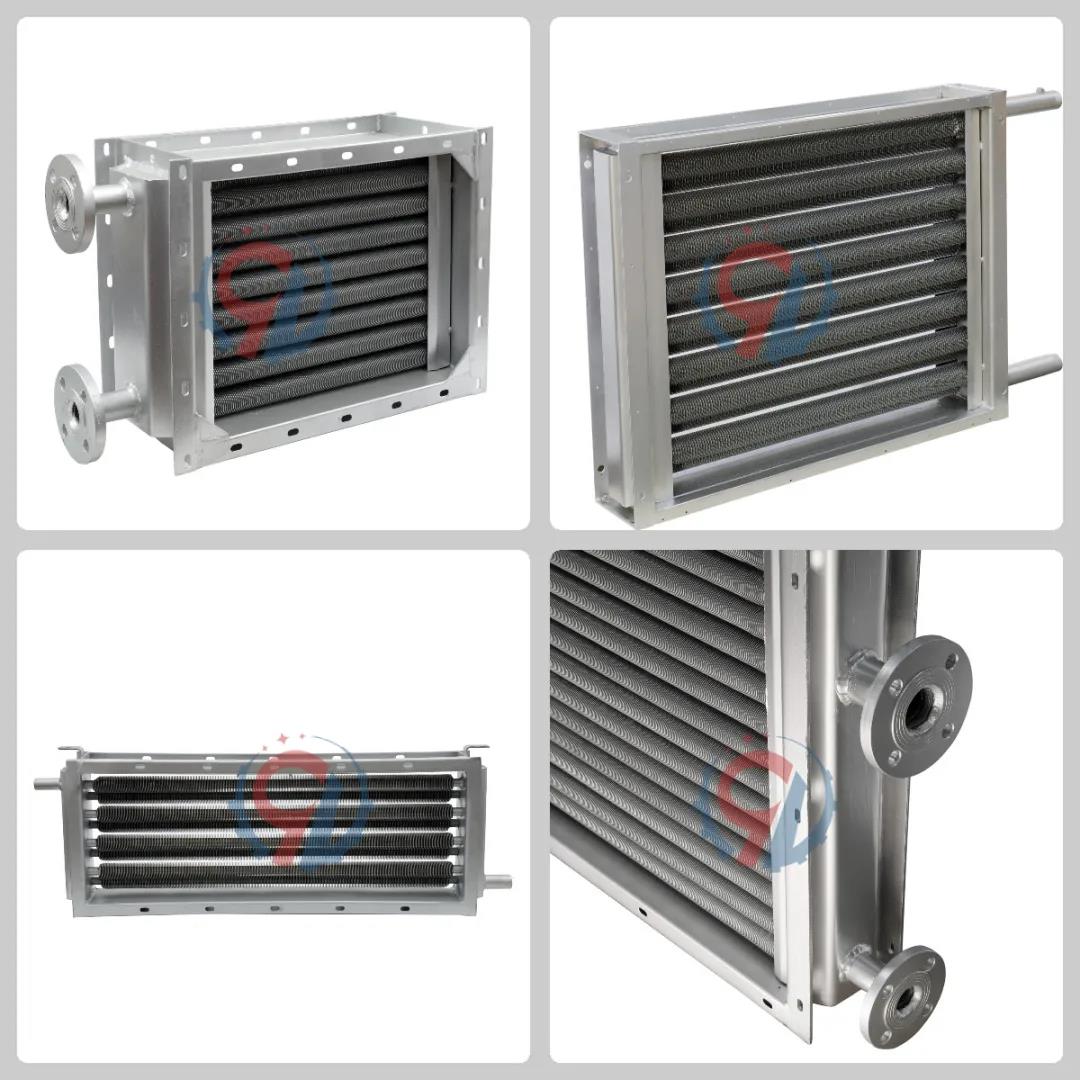

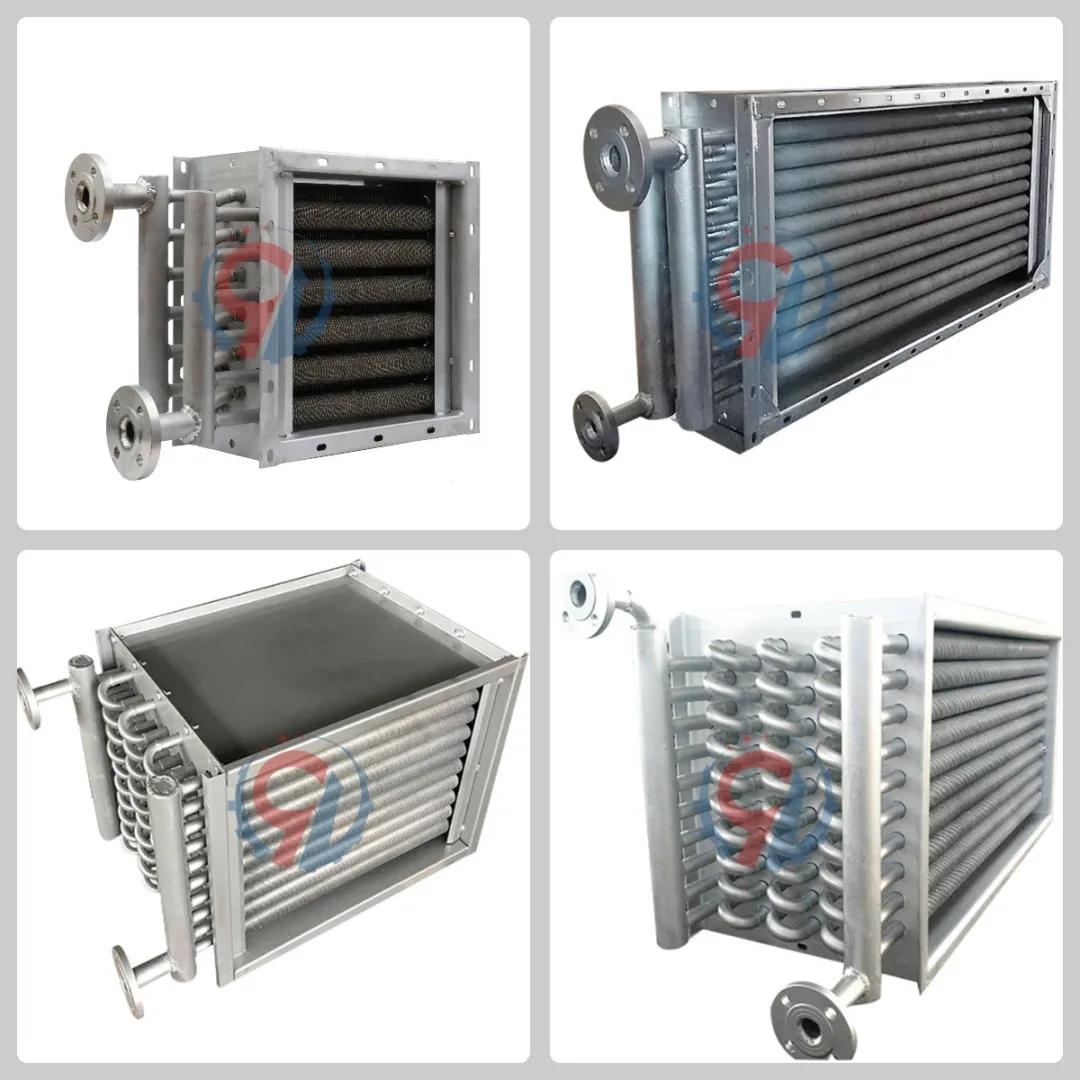

擎立封頭式散熱器實物

2

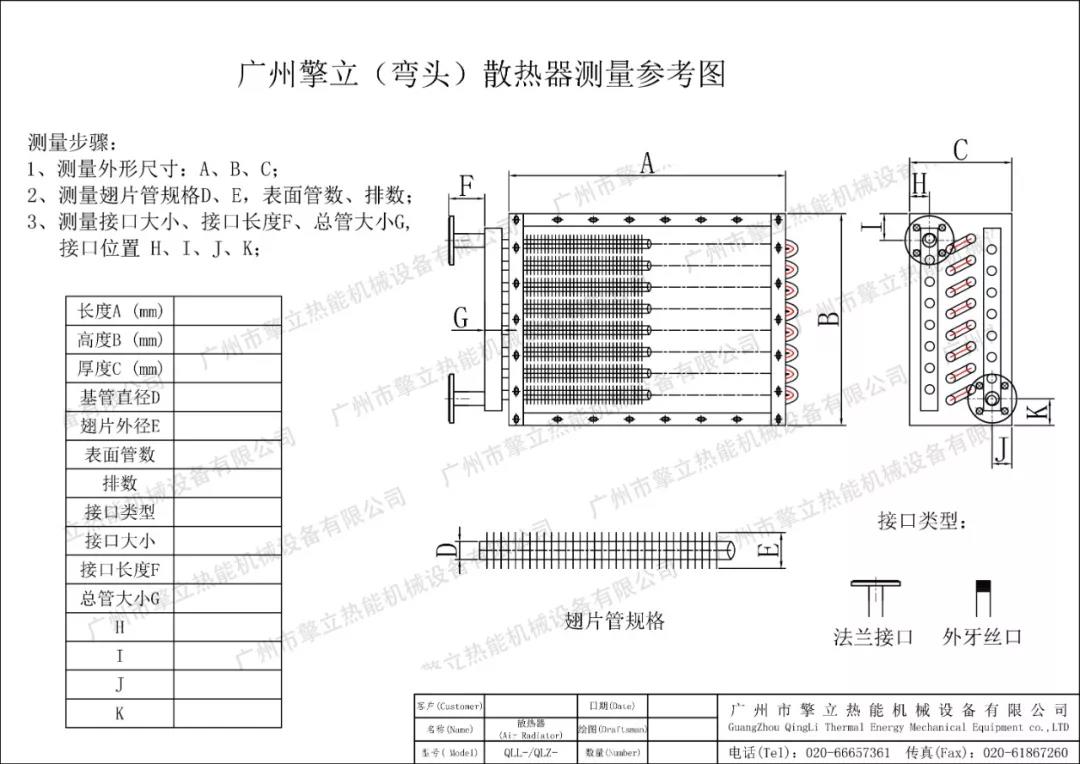

空氣換熱器(彎頭式散熱器)測量圖

彎頭式散熱器一般用于熱源為液體（熱水、導熱油）的烘干、定型、取暖等工況；

擎立彎頭式散熱器實物

3

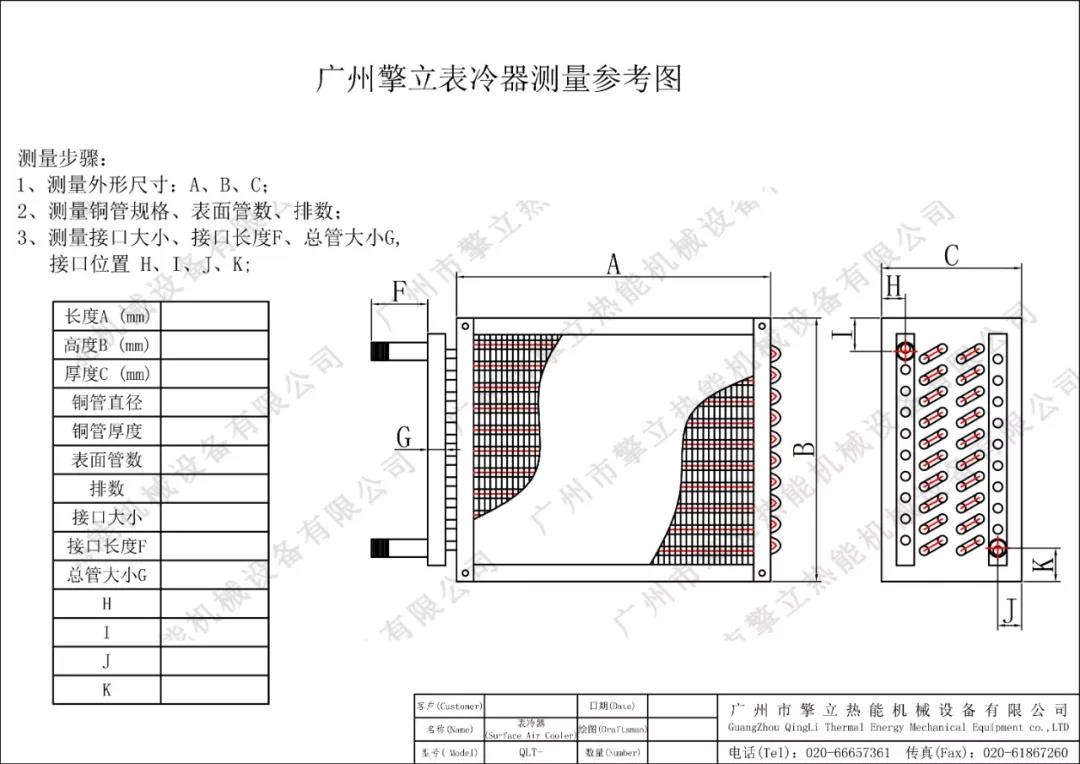

表冷器測量圖

在測量表冷器還需要注意翅片的厚度，間距，材質等問題；

表冷器常用于空調系統末端設備，廣泛用于取暖、制冷、除濕等工況；換熱效率高，一般為銅管串鋁片，現在為增加其實用壽命，不銹鋼串不銹鋼片也非常多，還有特殊的電泳工藝，不同的翅片材質適用于不同的工況環境。

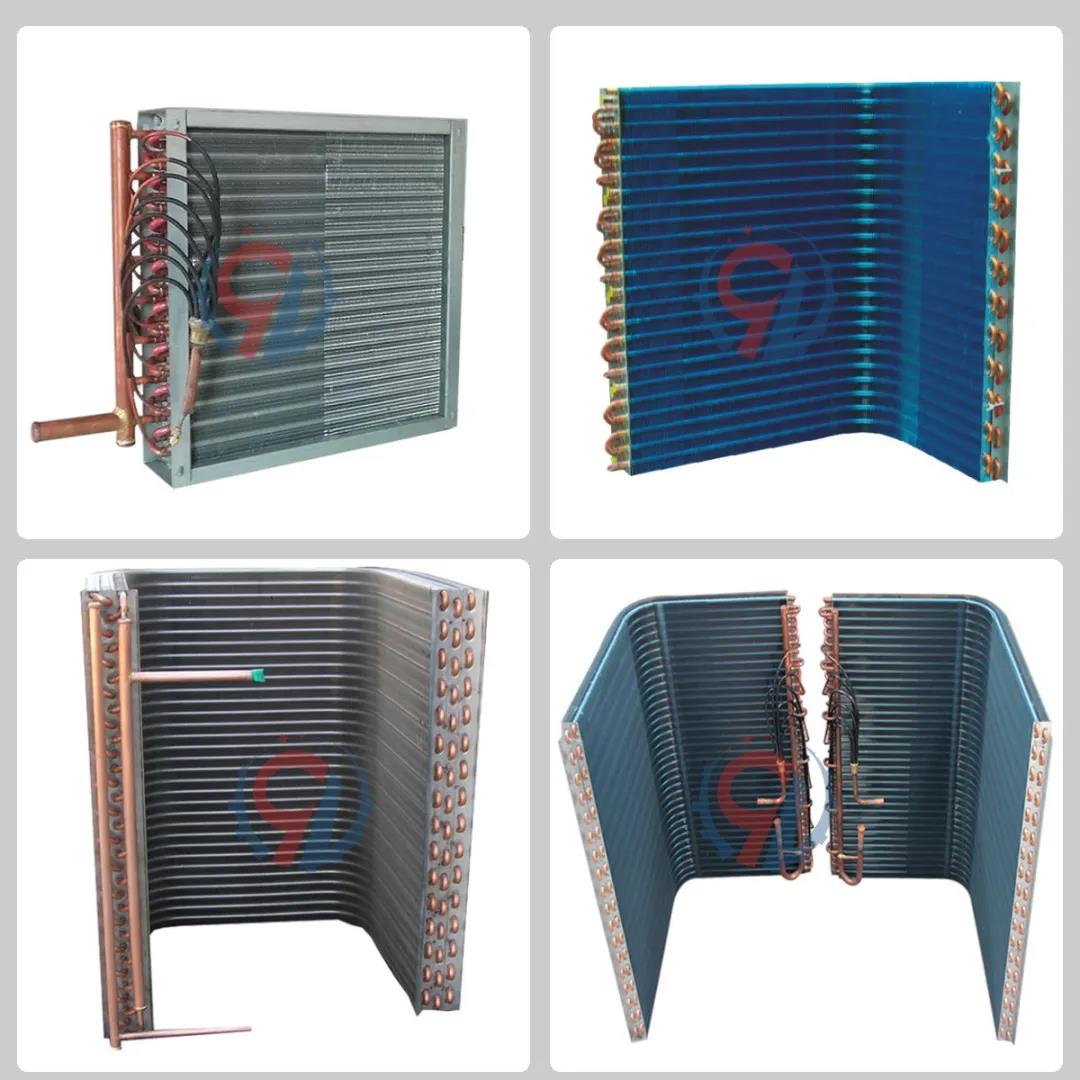

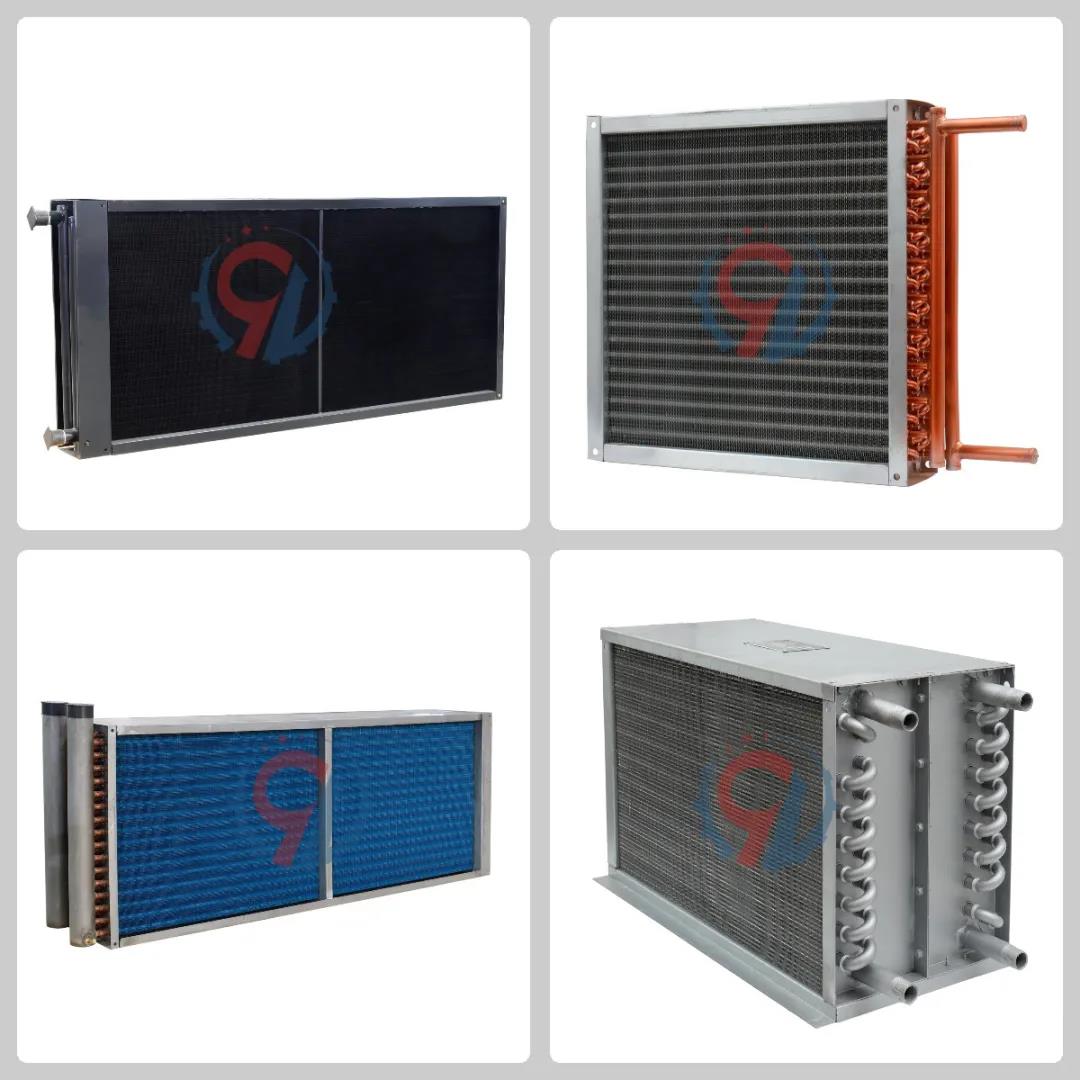

擎立表冷器實物圖

4

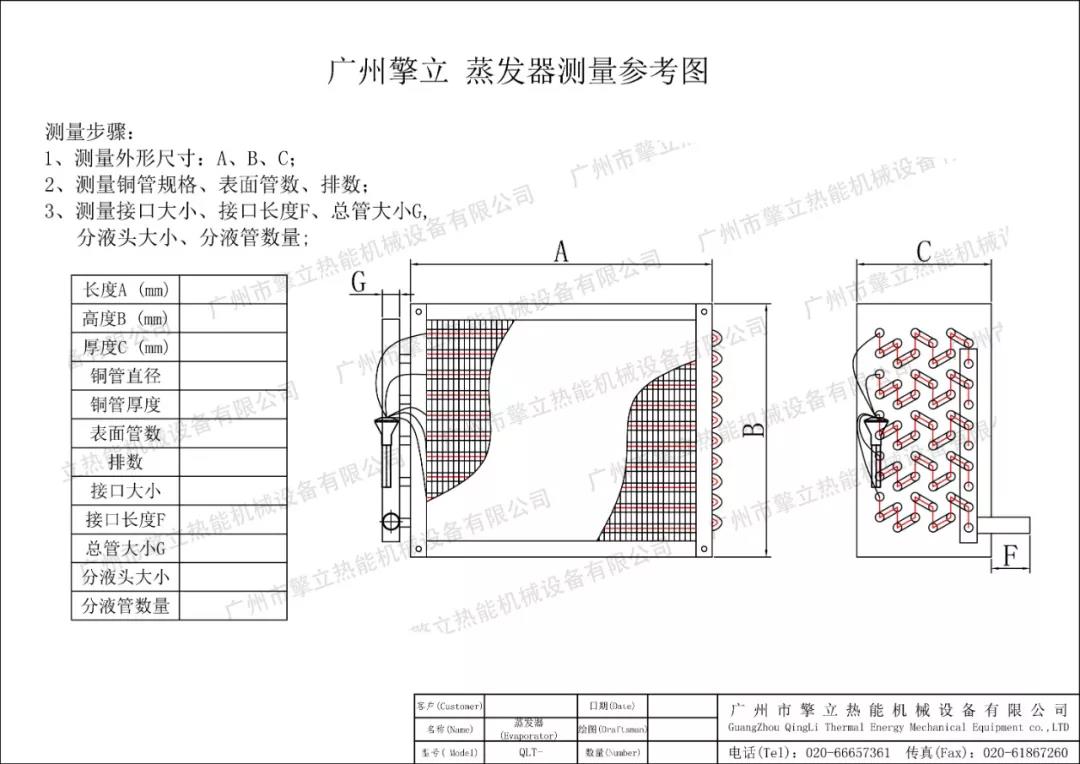

蒸發器冷凝器測量圖

蒸發器與冷凝器是空調系統必備設備，傳統的蒸發器與冷凝器都是銅管串鋁片的形式，現在針對防腐蝕性的要求很多用戶要求更換全不銹鋼的材質，蒸發器和冷凝器也有其他的形式，如殼管式蒸發器，冷凝器。冷凝器的測量基本與表冷器一致，在蒸發器的測量中需要另外注意，分液頭的大小、分液管（毛細管）的大小與數量，對于U型蒸發器測量其周長就等于長度A。

擎立蒸發器實物圖

5

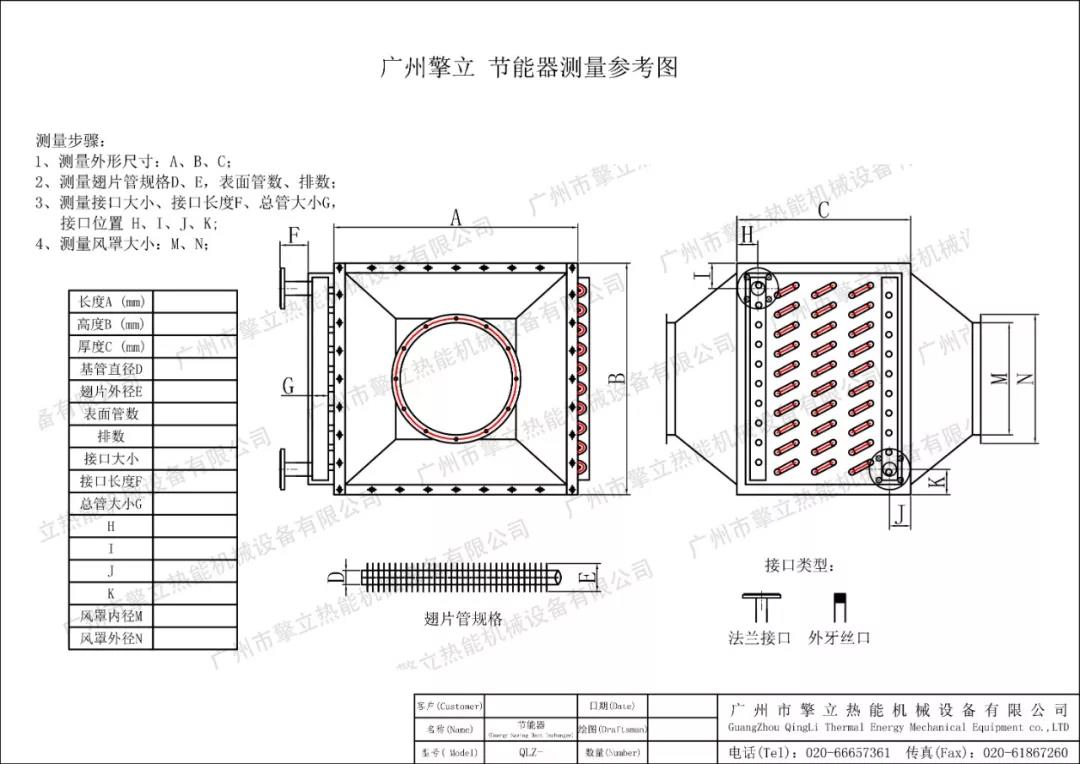

鍋爐節能器測量圖

鍋爐節能器的測量需要注意風口法蘭的大小，內徑以及法蘭孔位以整臺設備的中心點對齊方式，這點很重要，如果新做設備的對齊方式與舊設備不一樣，安裝很難對齊原來的法蘭孔，需要割掉再做法蘭焊接；進出水口的接口中心距也需要特別注意。

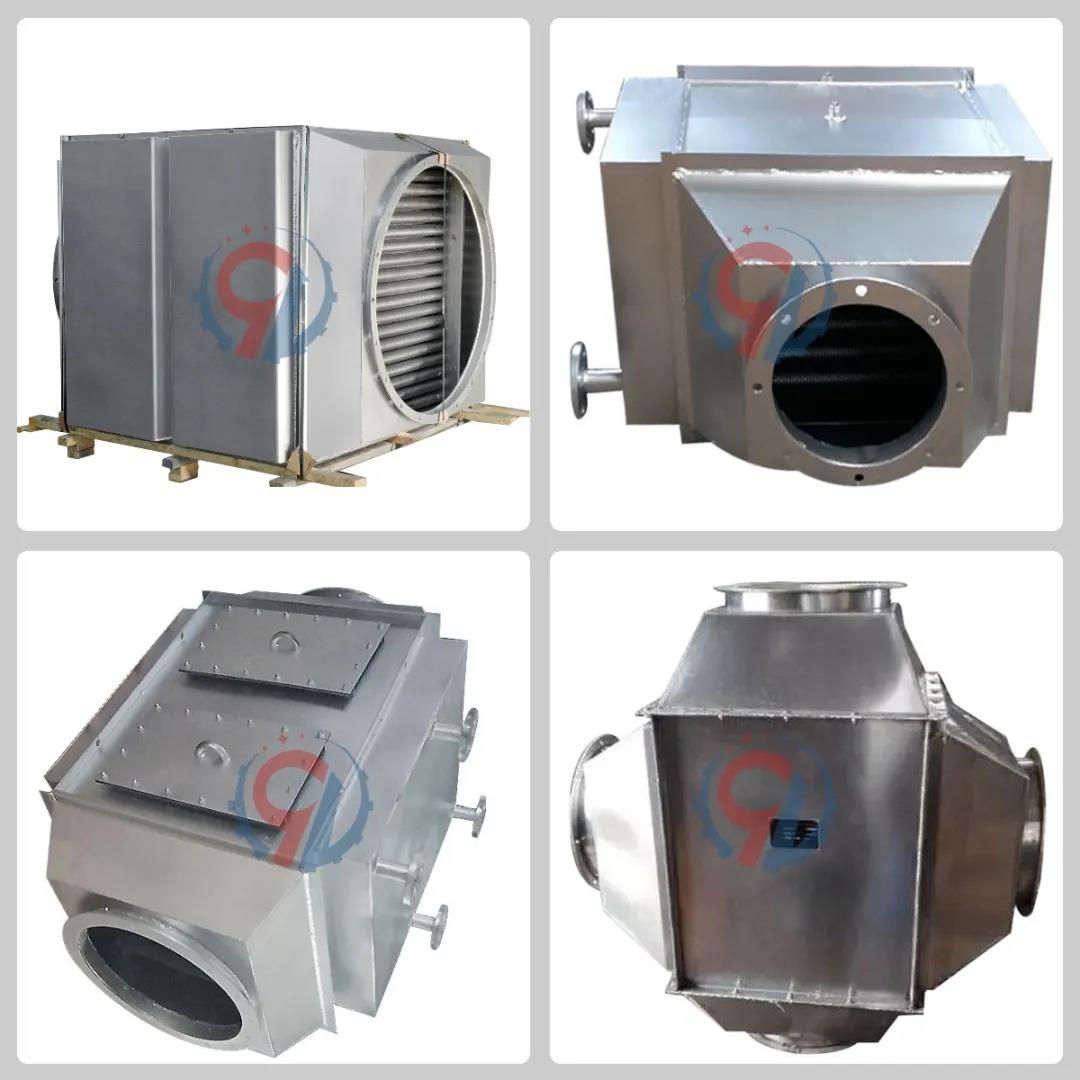

擎立節能器實物圖

6

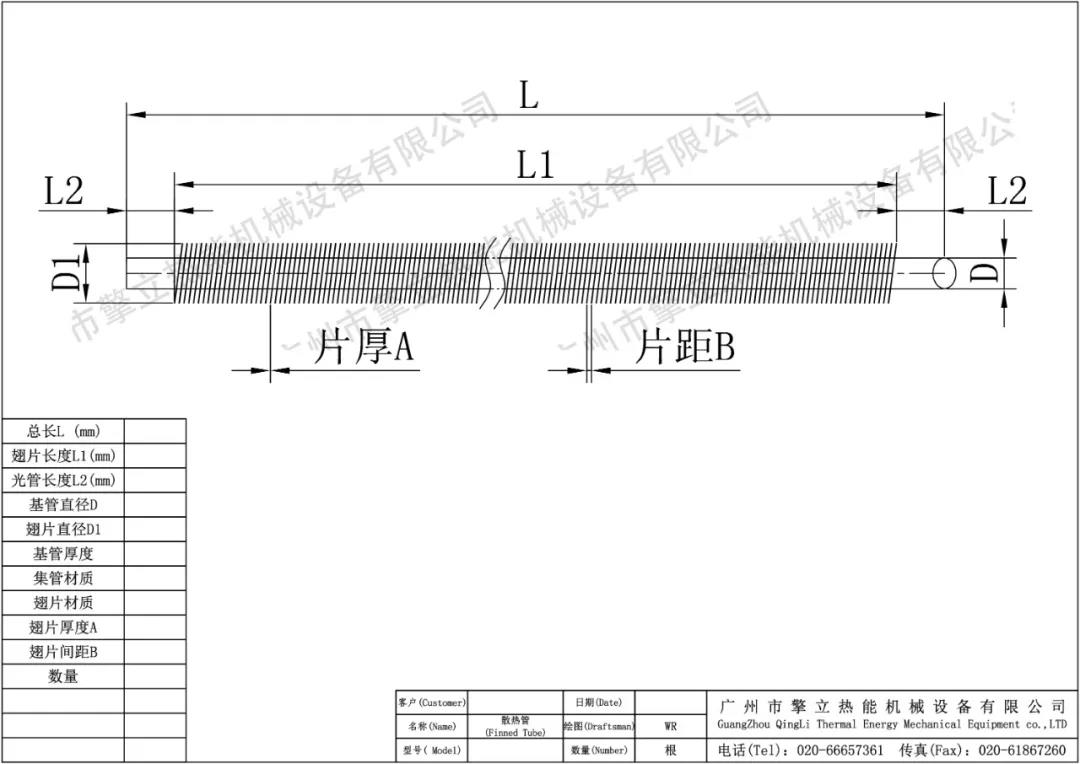

翅片管測量圖

翅片管一般用于采暖烘干等工況，測量主要需要注意基管的直徑、翅片片距、厚度、及翅高，材質主要有碳鋼、不銹鋼、鋁、也有銅鋁復合的，工藝有繞片式、軋管式、高頻焊式；

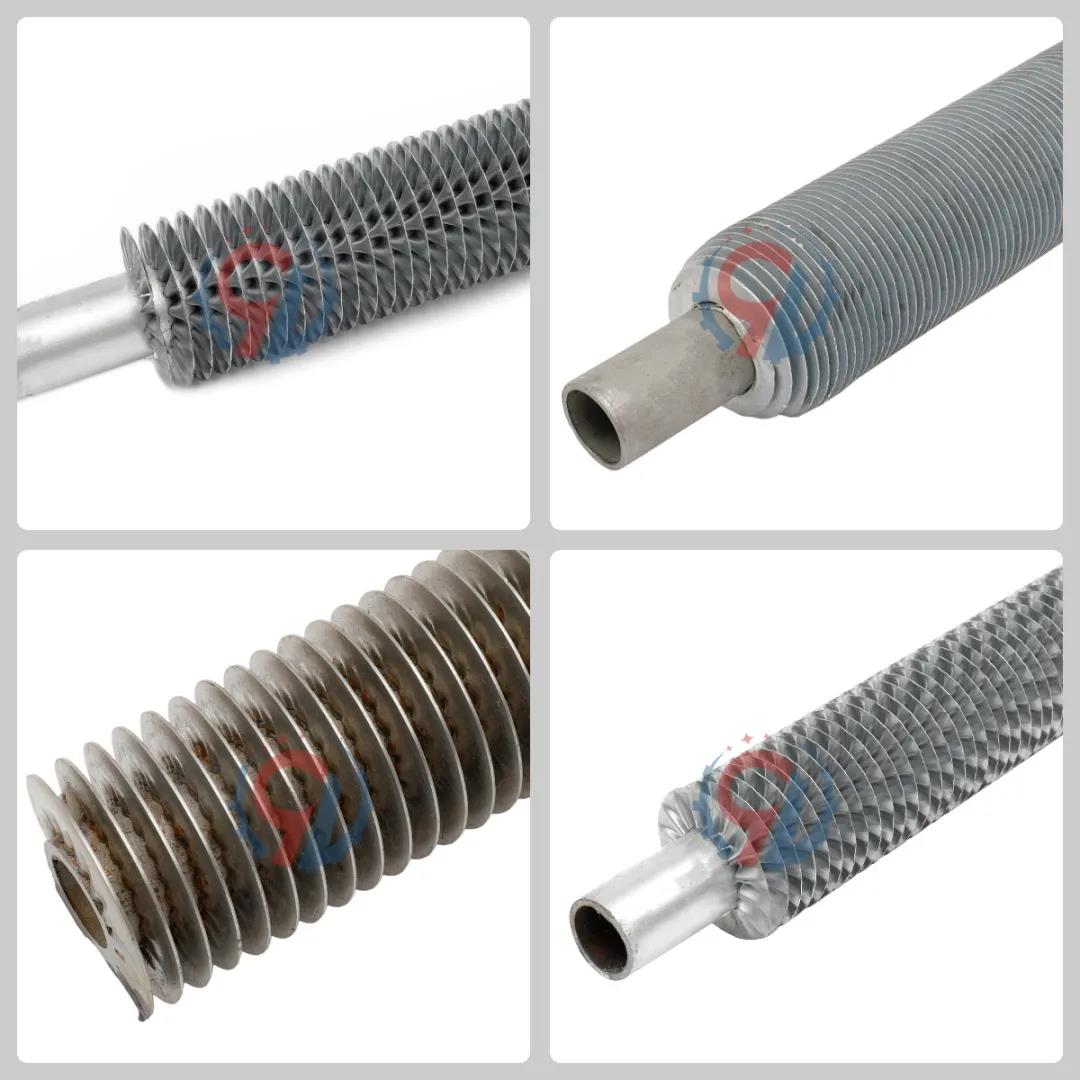

擎立翅片管實物照片

7

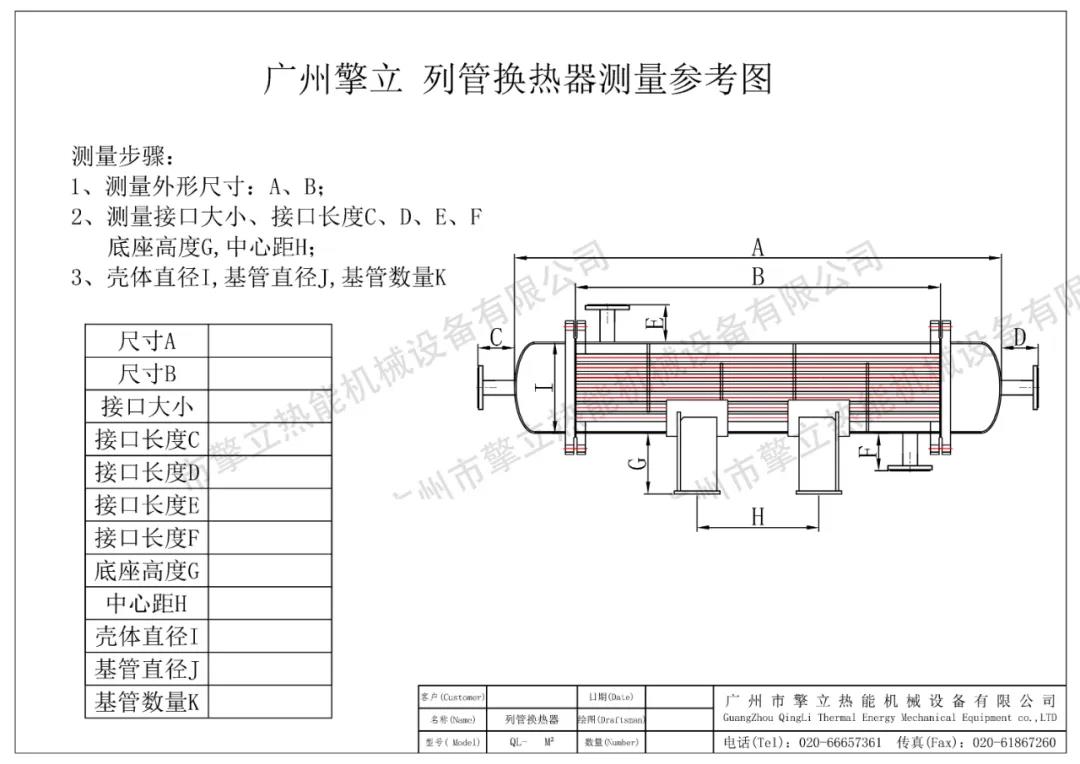

列管換熱器測量圖

列管換熱器測量主要需要知道殼體直徑，殼體厚度，基管直徑、材質，進出接口大小和中心距

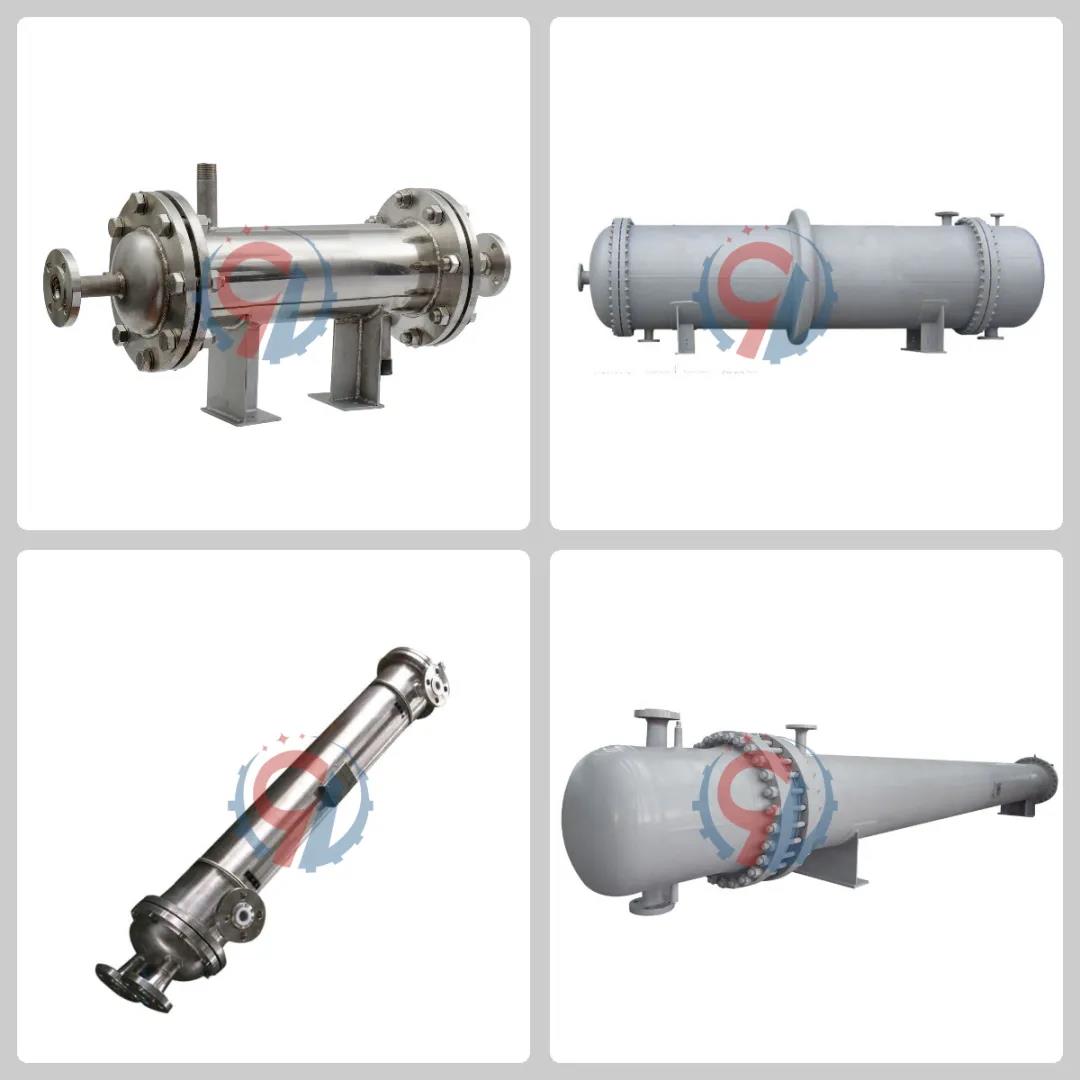

擎立翅片管實物照片

以上就是我們專注生產的換熱器測量圖，如需更換確認更多細節請直接與我們聯系。
