新型浮頭式換熱器的結構
    新型浮頭式換熱器浮頭端結構，它包括圓筒、外頭蓋側法蘭、浮頭管板、鉤圈、浮頭蓋、外頭蓋及絲孔、鋼圈等組成，其特征是：在外頭蓋側法蘭內側面設凹型或梯型密封面，并在靠近密封面外側鉆孔并套絲或焊設多個螺桿均布，浮頭處取消鉤圈及相關零部件，浮頭管板密封槽為原凹型槽并另在同一端面開一個以該管板中心為圓心，半徑稍大于管束外徑的梯型凹槽，且管板分程凹槽只與梯型凹槽相連通，而不與凹型槽相連通。

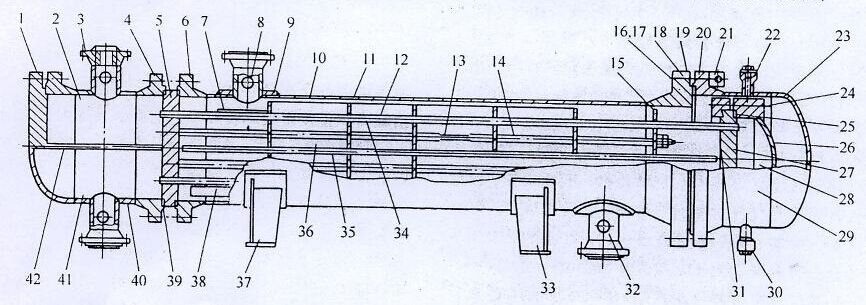

    1-平蓋；2－平蓋管箱（部件）；3－接管法蘭；4－管箱法蘭；5－固定管板；6－殼體法蘭；7－防沖板；8－儀表接口；9－補強圈；10－殼體（部件）；11－折流板；12－旁路擋板；13－拉桿；14－定距管；15－支持板；16－雙頭螺柱或螺栓；17－螺母；18－外頭蓋墊片；19－外頭蓋側法蘭；20－外頭蓋法蘭；21－吊耳；22－放氣口；23－凸形封頭；24－浮頭法蘭；25－浮頭墊片；26－球冠形封頭；27－浮動管板；28－浮頭蓋（部件）；29－外頭蓋（部件）；30－排液口；31－鉤圈；32－接管；33－活動鞍座（部件）；34－換熱管；35－擋管；36－管束（部件）；37－固定鞍座（部件）；38－滑道；39－管箱墊片；40－管箱圓筒（短節）；41－封頭管箱（部件）；42－分程隔板

    在凹型和梯型凹槽之間鉆孔并套絲或焊設多個螺桿均布，設浮頭法蘭為凸型和梯型凸臺雙密封，分程隔板與梯型凸臺相通并位于同一端面的寬面法蘭，且凸型和梯型凸臺及分程隔板分別與浮頭管板凹型和梯型凹槽及分程凹槽相對應匹配，該浮頭法蘭與無折邊球面封頭組配焊接為浮頭蓋，其法蘭螺孔與浮頭管板的絲孔或螺桿相組配，用螺栓或螺帽緊固壓緊浮頭管板凹型和梯型凹槽及分程凹槽及其墊片，該結構必要時可適當加大浮頭管板的厚度和直徑及圓筒的內徑，同時相應變更加大相關零部件的尺寸；另配置一無外力輔助鋼圈，其圈體內徑大于浮頭管板外徑，鋼圈一端設法蘭與外頭蓋側法蘭內側面凹型或梯型密封面連接并密封，另一端設法蘭或其他結構與浮頭管板原凹型槽及其墊片或外圓密封。
