換熱器設備折流板型式

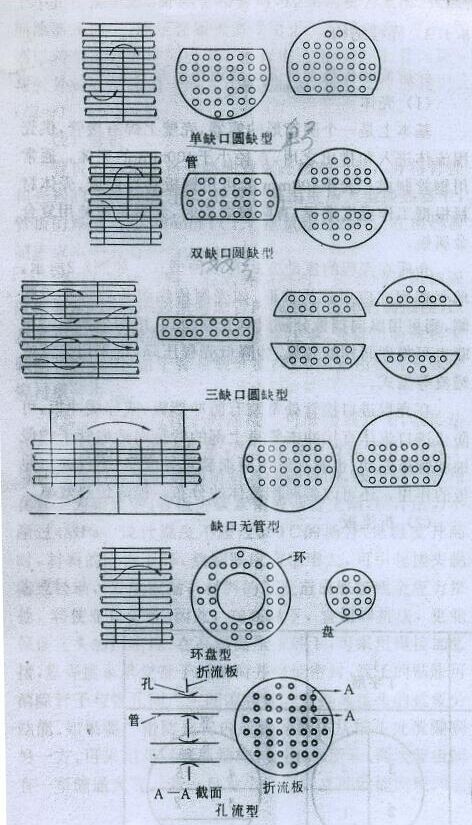

    （a）弓形折流板

    弓形折流板圖2.1.3應用最多，缺口位置有水平切口、垂直切口和轉角切口，水平切口宜用于單向流體，垂直切口宜用于殼程冷凝。對正方形排列的管束，采用與水平成45度的傾斜切口折流板，可使流體流過管束成錯列流動，有利于傳熱。如殼程允許壓降小時，可采用雙缺口折流板。如要求壓降特別低時，還可采用三缺口折流板和缺口不布置管子的型式。切口的大小用切除高度與殼體內徑的比值來表示，一般為20～25％。對于低壓氣體系統，為減少壓降，缺口大小可達40～45％。折流板間距比較理想的是使缺口的流通截面積和通過管束的錯流流動截面積大致相等。這樣可以減少壓力降，并有利于傳熱。折流板上管子與管子之間的間隙及折流板與殼體內壁之間的間隙應合乎要求。間隙過大，泄漏嚴重，對傳熱不利，易引起振動。間隙過小，安裝困難。

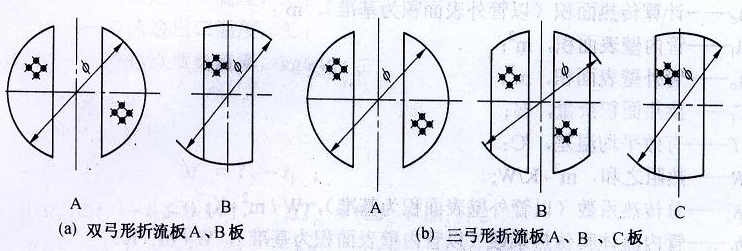

    圖2.1.3雙、三弓形折流板示意圖
    （b）盤環型折流板
    盤環型折流板圖2.1.4允許通過的流量大、壓降小，但傳熱效率不如弓形折流板，應用較小，多用于壓力降要求小的情況。
    （c）孔流型折流板
    孔流型折流板圖2.1.5使流體穿過折流板孔和管子之間的縫隙流動，壓降大，僅適用于清潔流體，應用甚少。

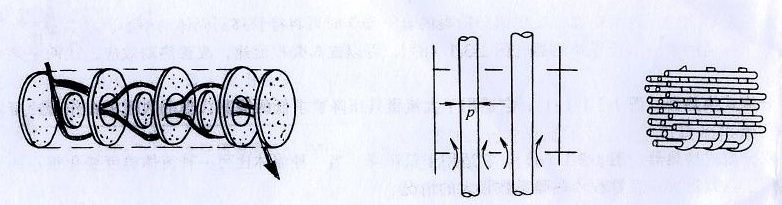

                                       圖2.1.4盤環形折流板圖                                                                 2.1.5孔式折流板
    （d）折流桿

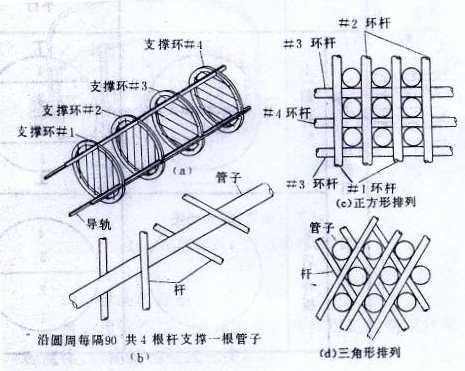

    折流桿圖2.1.6是一種桿式折流結構，它使流體縱向穿過折流桿與換熱器之間的縫隙，它能有效地防止管束的振動，又起到強化傳熱、防止污垢沉積和減小阻力的作用。這種換熱器要求流量大、壓降小，可用于無相變和有相變的場合且應用正在不斷增加。
