以擎立熱能在換熱器行業中十多年的經驗了解，在很多大中型工業生產中，因生產工藝需要大量的熱空氣。因此采用熱惰性小、升溫快、安裝簡單、投資少的蒸汽散熱器，將室內外空氣用蒸汽加熱后用于生產現場中，可大大提高生產效率、降低生產成本。以下是為某化工廠設計的翅片管換熱器。
1.現場工況
風量：6000m³/h 進風溫度：15℃
熱媒：8kg/㎡（飽和蒸汽） 蒸汽溫度：170℃
要求：自然風從15℃ 升到 130℃
2.解決問題
a.6000m3/h的風從15度加熱到130℃;
b.蒸汽散熱器熱工性能好，承壓高，耐腐蝕；
c.空氣加熱系統升溫快、溫度梯度小、設備安裝簡單和投資少；
d.為生產現場提供恒定的熱風，溫度恒定能耗低；
e.蒸汽散熱器使用壽命長，可減少維護更換成本。
3. 方案設計
根據我們多年的設計、生產經驗，進行精確計算:
|
項目 |
數據 |
單位 |
備注 |
|
蒸汽壓力 |
0.8 |
Mpa |
|
|
蒸汽溫度 |
170 |
℃ |
|
|
風量 |
6000 |
Kg/m³ |
|
|
7110 |
Kg/h |
|
|
|
1.98 |
Kg/s |
|
|
|
通風凈截面積 |
0.25 |
㎡ |
|
|
凈面比 |
0.61 |
|
|
|
通風面積 |
0.4 |
㎡ |
|
|
傳熱系數 |
32.08 |
Kcal/㎡*h*℃ |
|
|
進風溫度 |
15 |
℃ |
|
|
出風溫度 |
130 |
℃ |
|
|
供熱量 |
854835.3 |
Kj/h |
|
|
204310.54 |
KCal/h |
|
|
|
平均溫差 |
97.5 |
℃ |
|
|
總散熱面積 |
65.32 |
㎡ |
|
|
通風口長 |
710 |
mm |
|
|
通風口寬 |
623 |
mm |
|
|
實際通風面積 |
0.44 |
m2 |
|
|
凈面比 |
0.57 |
|
|
|
實際通風凈截面積 |
0.25 |
㎡ |
|
|
表面管數 |
10 |
根 |
|
|
一臺散熱器散熱面積 |
17.89 |
㎡ |
|
|
散熱器臺數 |
4 |
臺 |
|
4、設計選型

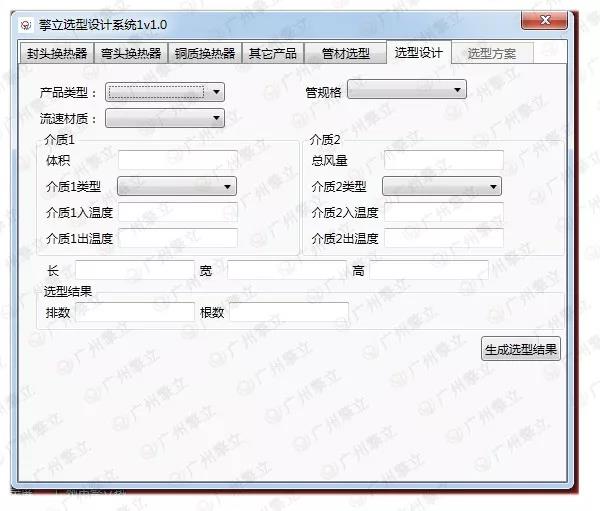

現在，擎立自主研發出選型設計軟件，只需要輸入上面幾個參數，就可以設計選型，并報價。
得出結果，需要型號為：QLZ-7x6x3 空氣散熱器 4臺

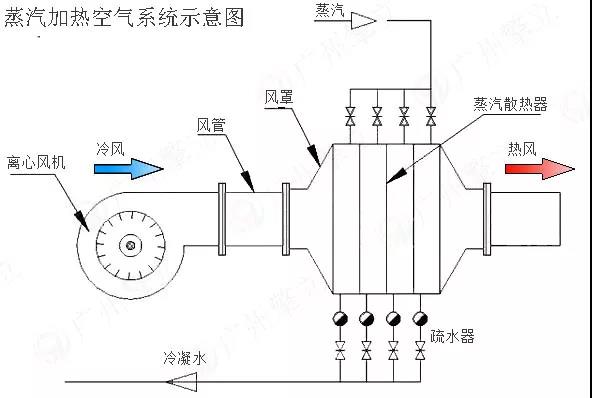

蒸汽加熱空氣系統示意圖

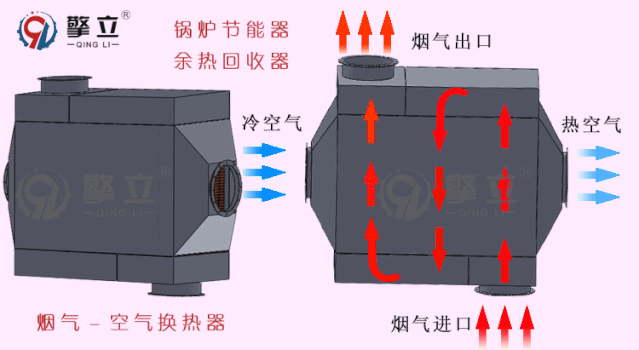

用在鍋爐上的節能器示意圖
這種蒸汽散熱器，也可以用來回收鍋爐尾氣余熱，用來加熱空氣或者水，達到余熱利用，降低整體能耗的目的。
