廣州擎立專注于換熱器研發制造10余年,各類型鍋爐節能器的案例非常多,其中比較有代表性的技術研究也在2017年申請了專利,現在給大家分享比較具有有代表性的鍋爐節能器案例。
1
常規鍋爐節能器

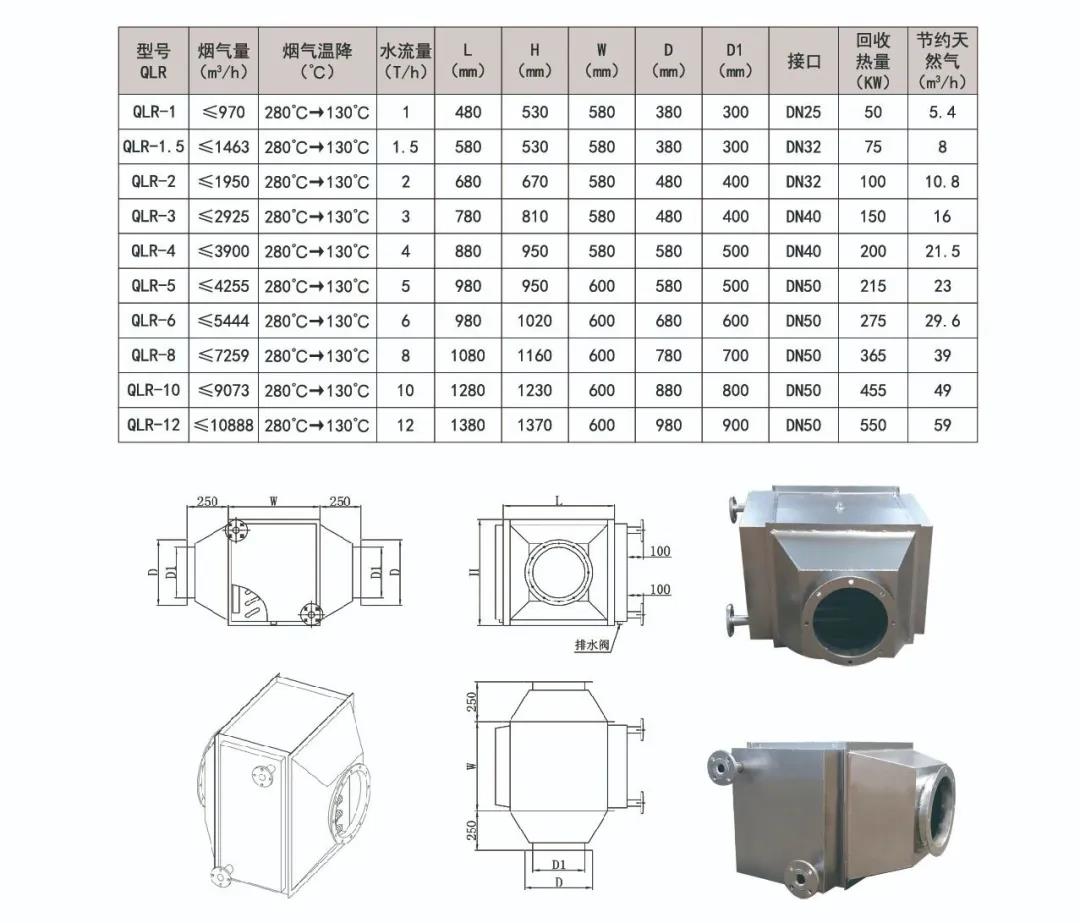

就是配套常規1噸、2噸到12噸的常規鍋爐的節能器,因為做的比較多,我們已經有常規的工況數據可以給大家參考:案例:2噸燒天熱氣鍋爐,排放的煙氣量約為1950m³/h,排煙溫度為280℃;冷水流量為2T/h,進水溫度30℃,出水溫度為75℃左右,總回收熱量為100KW,可節約天熱氣10.8m³/小時 按天熱氣3元每立方,每小時就是30元,按一天開14小時就可以節約:420元!

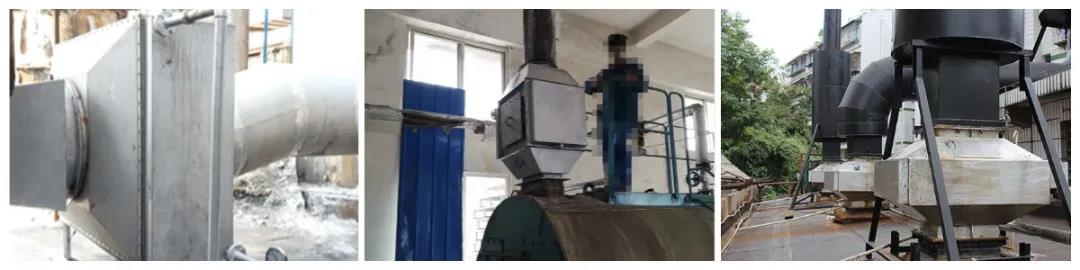

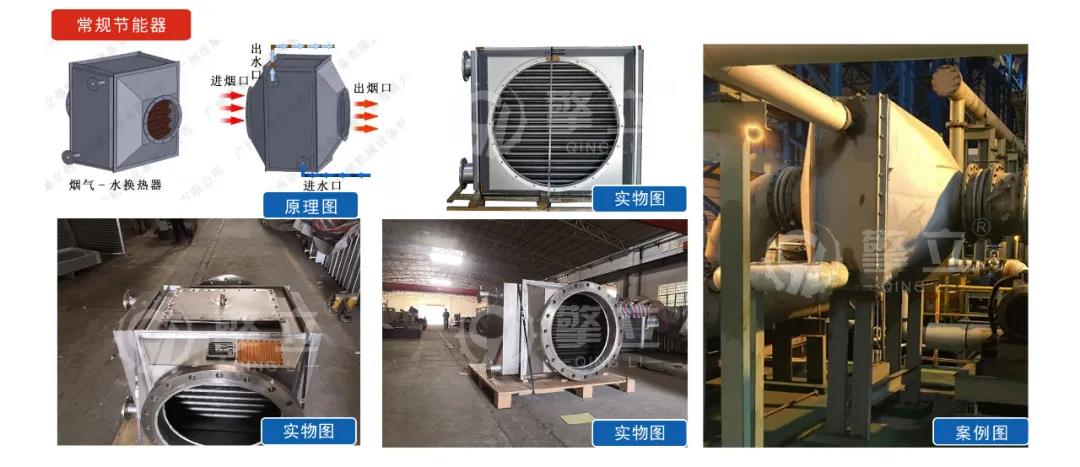

常規鍋爐節能器現場案例照片
2
二級鍋爐節能器案例
在煙氣量較大要求溫降比較低,冷水量有限的工況條件下或者想要更多的回收熱量,可以采用多級并聯余熱回收,二級節能器也是比較常做的方案;案例:用戶需要將2T鍋爐節能器的排煙溫度從280攝氏度降到80攝氏度,溫降200℃,常規節能器可能會做的比較大,如果分為兩級來做,也就是說每級降溫100℃ 會較大節約成本,從結構上來看,多級節能器與常規節能器就是管程多了一組進出水管,原理是經過一級冷卻之后,增加一個初始水溫的入口,進一步的降低煙氣溫度。

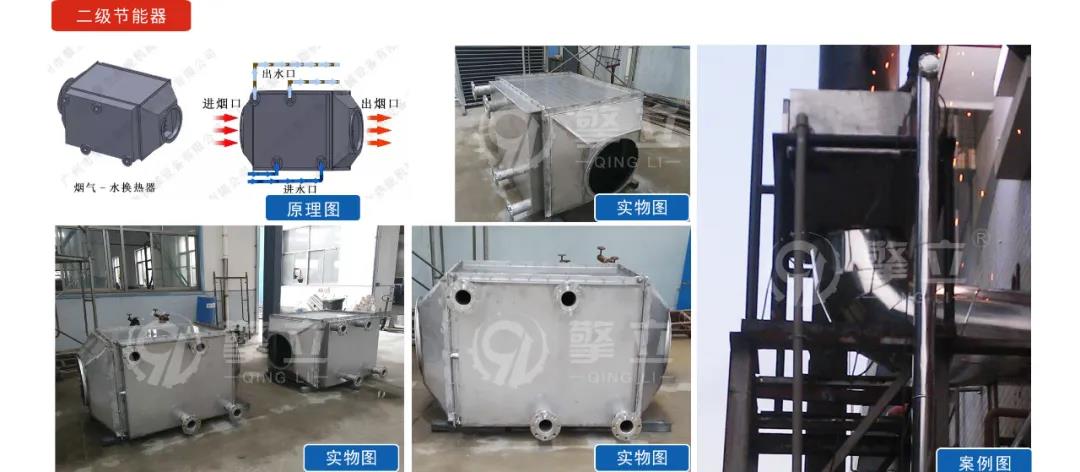

請看原理圖與實際現場案例:
3
三級鍋爐節能器案例

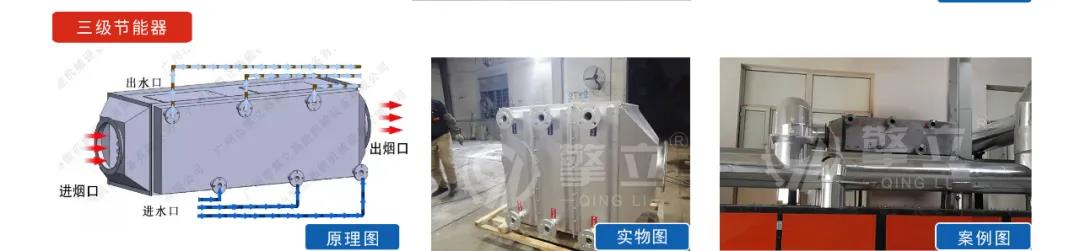

原理上與二級一樣,都屬于多級冷卻降溫,請看原理及現場案例:
4

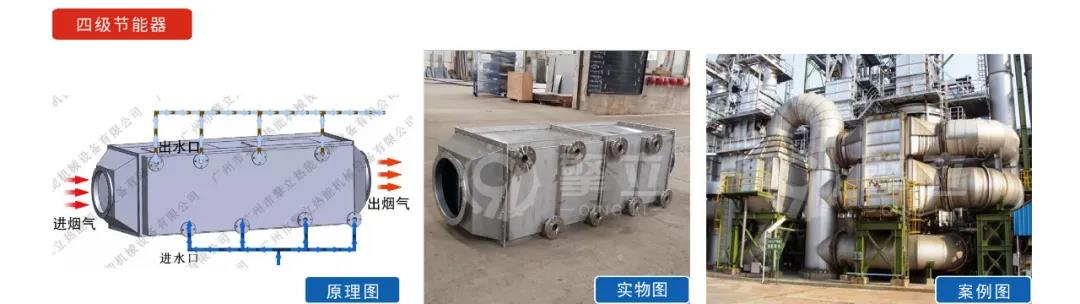

四級鍋爐節能器案例
5

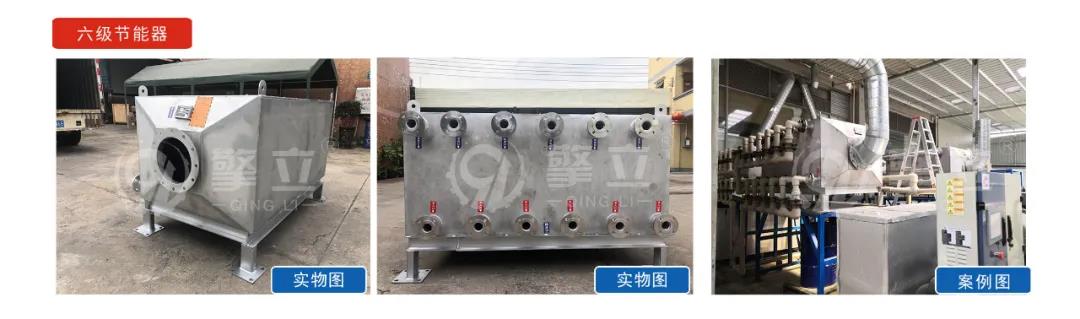

六級鍋爐節能器案例
在多級冷卻降溫的案例中,多數是用于工業上的廢氣冷凝,有些廢氣需要降溫至40℃,甚至常溫,從理論上講,只有有更低的冷源,通過多級冷卻,廢氣降到10℃也是可以實現的。

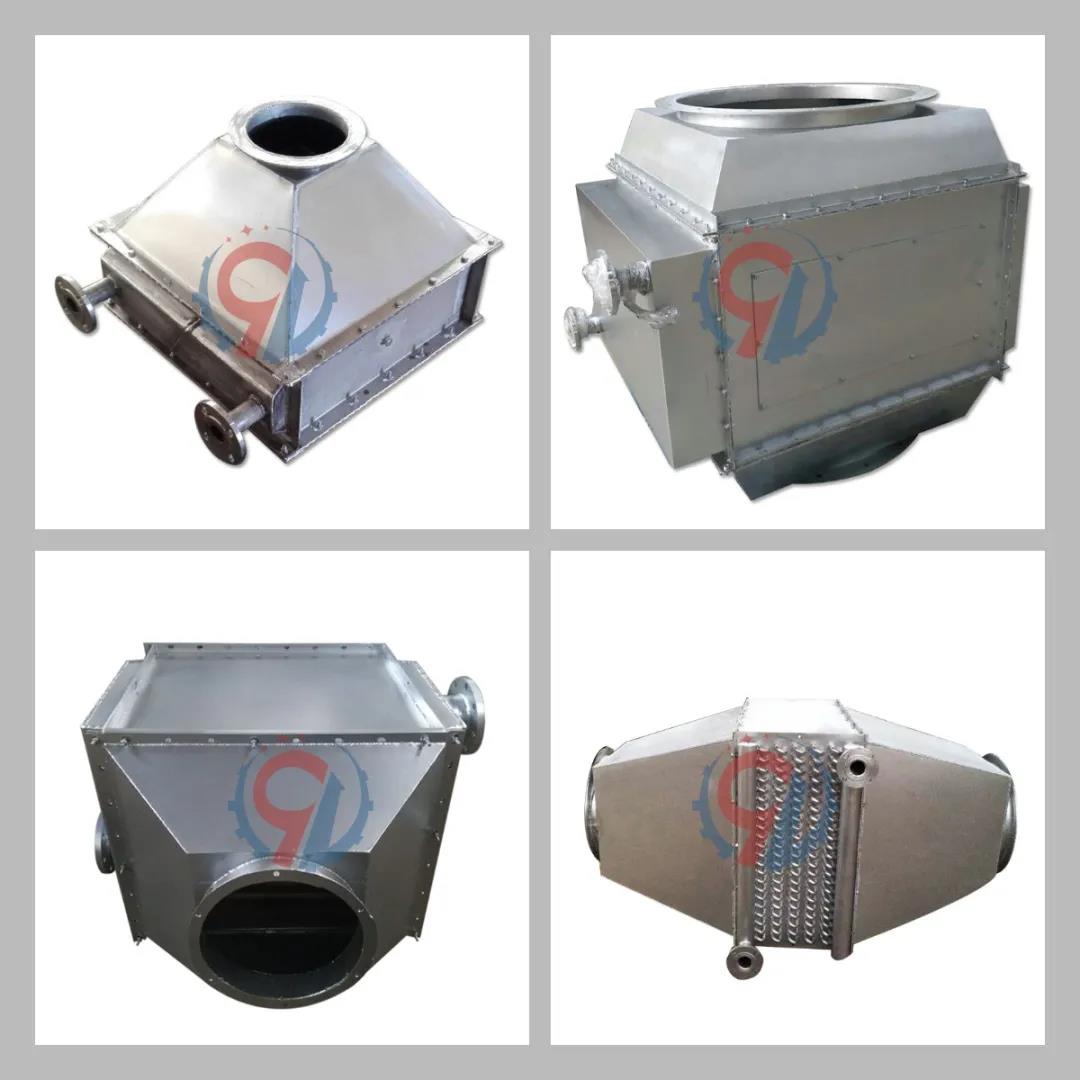

我們有專業的選型軟件,用戶提供現場工況條件就可以選型出方案,各種口徑的煙氣口法蘭,天圓地方法蘭,甚至異型法蘭,都可以定制

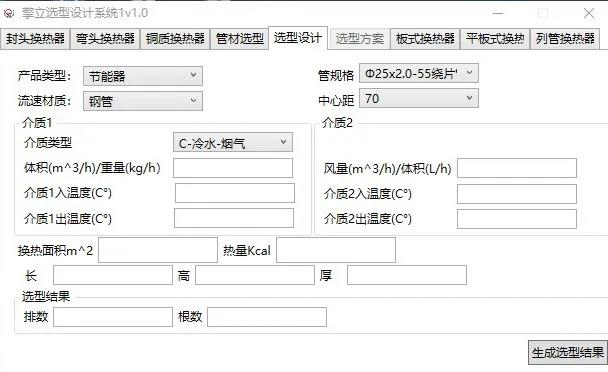

擎立選型軟件界面
