換熱器設備介質防旁路流設施，擎立換熱器采編自專業(yè)資料：

     （a）防旁路擋板（也叫密封條），主要是為了防止流體由殼體和管束之間旁流（C旁路）。旁路擋板沿著殼體嵌入到已銑好凹槽的折流板內。它一般呈成對布置，對換熱器最多設置兩對。一般只設置一對。
    （b）防沖板
    當非腐蝕性液體與殼程入口管處的動能ρu2>2300kg/m.s2，腐蝕性液體ρu2>240kg/m.s2，且進入的流體為氣體和飽和水蒸氣或者氣液混合物時，這些流體將對入口處的管子進行沖擊，引起振動和腐蝕。為了保護這部分管子應設置防沖板（ρ－流體密度，kg/m3；u－流速，m/s）。

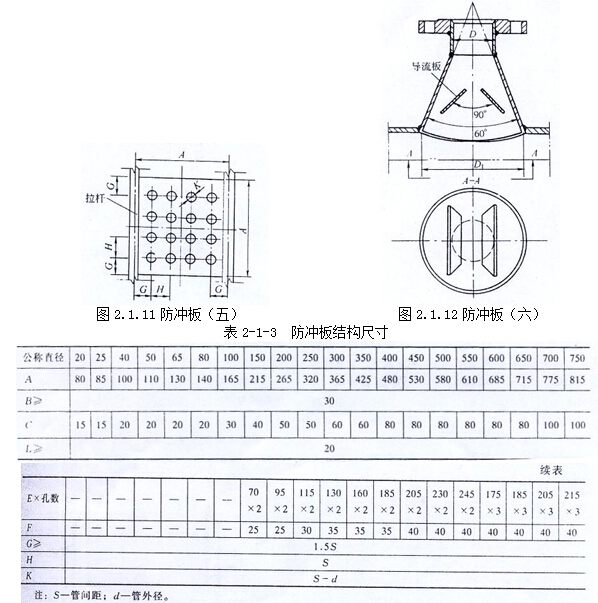

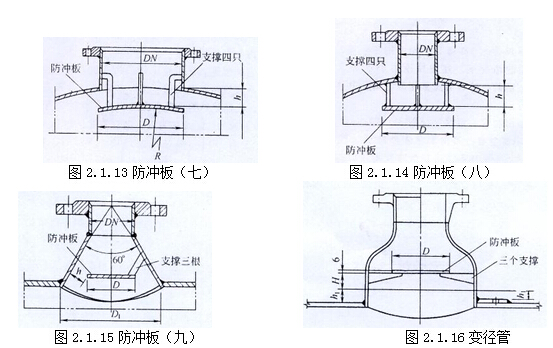

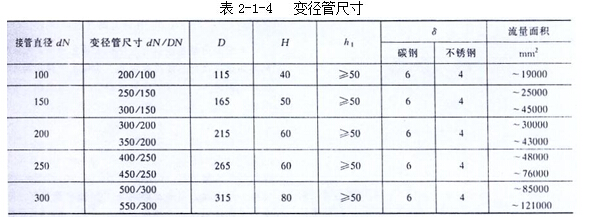

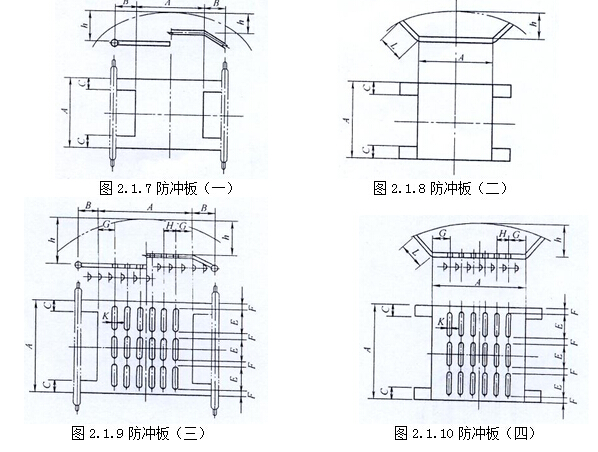

    防沖板的形式一般有工字形、矩形和圓形。一般，防沖板的邊長A應大于接管外徑50㎜，具體可參照表2-1-3中值。防沖板最小厚度，碳鋼為4.5㎜，不銹鋼為3㎜。防沖板上一般不開孔如圖，如圖。如直徑較大時，需要開孔應通過計算。表2-1-3值供參考。圓形防沖板的直徑D一般大于接管內徑，參見表2-1-4。變徑段（圖2.1.16）相關尺寸參見表2-1-3。

    防沖板表面到殼體內壁的距離h應不小于接管內徑的1/4，其通道流道面積必須大于接管流道面積。
    防沖板兩側焊在拉桿上，也可焊在殼體上，圓形防沖板用支撐固定。絕不允許防沖板焊在換熱管上，但可用U形螺栓將防沖板固定在換熱管上。

    對于蒸汽進口管，可以是直管、喇叭形及變徑管，以降低入口處的流速而起緩沖作用。圖中不用防沖板，而用導流擋板來起到緩沖作用。導流擋板在喇叭口內的焊接角度可按設計要求，在60°～90°范圍內選擇。
